1．實驗任務

開關S5接在P3.7/RD管腳上，在stc89c52單片機的P0端口接有四個發光二極管，上電的時候，D8接在P0.0管腳上的發光二極管在閃爍，當每一次按下開關S5的時候，D7接在P0.1管腳上的發光二極管在閃爍，再按下開關S5的時候，D6接在P0.2管腳上的發光二極管在閃爍，再按下開關S5的時候，D5接在P0.3管腳上的發光二極管在閃爍，再按下開關S5的時候，又輪到D8在閃爍了，如此輪流下去。

2．程序設計方法

（1．       設計思想由來

在我們生活中，我們很容易通過這個叫張三，那個叫李四，另外一個是王五；那是因為每個人有不同的名子，我們就很快認出，同樣，對于要通過一個按鍵來識別每種不同的功能，我們給每個不同的功能模塊用不同的ID號標識，這樣，每按下一次按鍵，ID的值是不相同的，所以單片機就很容易識別不同功能的身份了。

（2．       設計方法

從上面的要求我們可以看出，D8到D5發光二極管在每個時刻的閃爍的時間是受開關S5來控制，我們給D8到D5閃爍的時段定義出不同的ID號，當D8在閃爍時，ID＝0；當D7在閃爍時，ID＝1；當D6在閃爍時，ID＝2；當D5在閃爍時，ID＝3；很顯然，只要每次按下開關S5時，分別給出不同的ID號我們就能夠完成上面的任務了。下面給出有關程序設計的框圖。

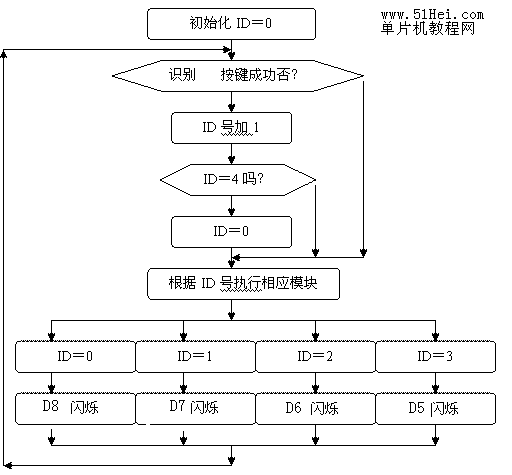

3．程序框圖

圖4.9.2

4.源程序及其hex文件下載：

c語言版本   :http://m.izizhuan.cn/ziliao/51hei-5/獨立鍵盤_一鍵多功能_c.rar
匯編語言版本:http://m.izizhuan.cn/ziliao/51hei-5/獨立鍵盤_一鍵多功能_asm.rar
