霧化器電路問題請教

[復制鏈接]
ID:1095802 發表于 2025-11-7 00:25 | 顯示全部樓層 |閱讀模式
關于霧化器有幾個問題沒想明白，網上也查不到，想請教下各位大神：1、看霧化器原理圖都說三端電感是用來升壓的如圖1，那圖2那個是關斷瞬間電感上感應電壓和電源疊加通過霧化片釋放？
2、圖2霧化片前面的那個電容是隔直用的吧
3、兩圖電感前面的電容是起什么作用？過濾電源這邊電壓波動嗎？
4、順便問下霧化片能施加電壓是多少

圖1

圖1

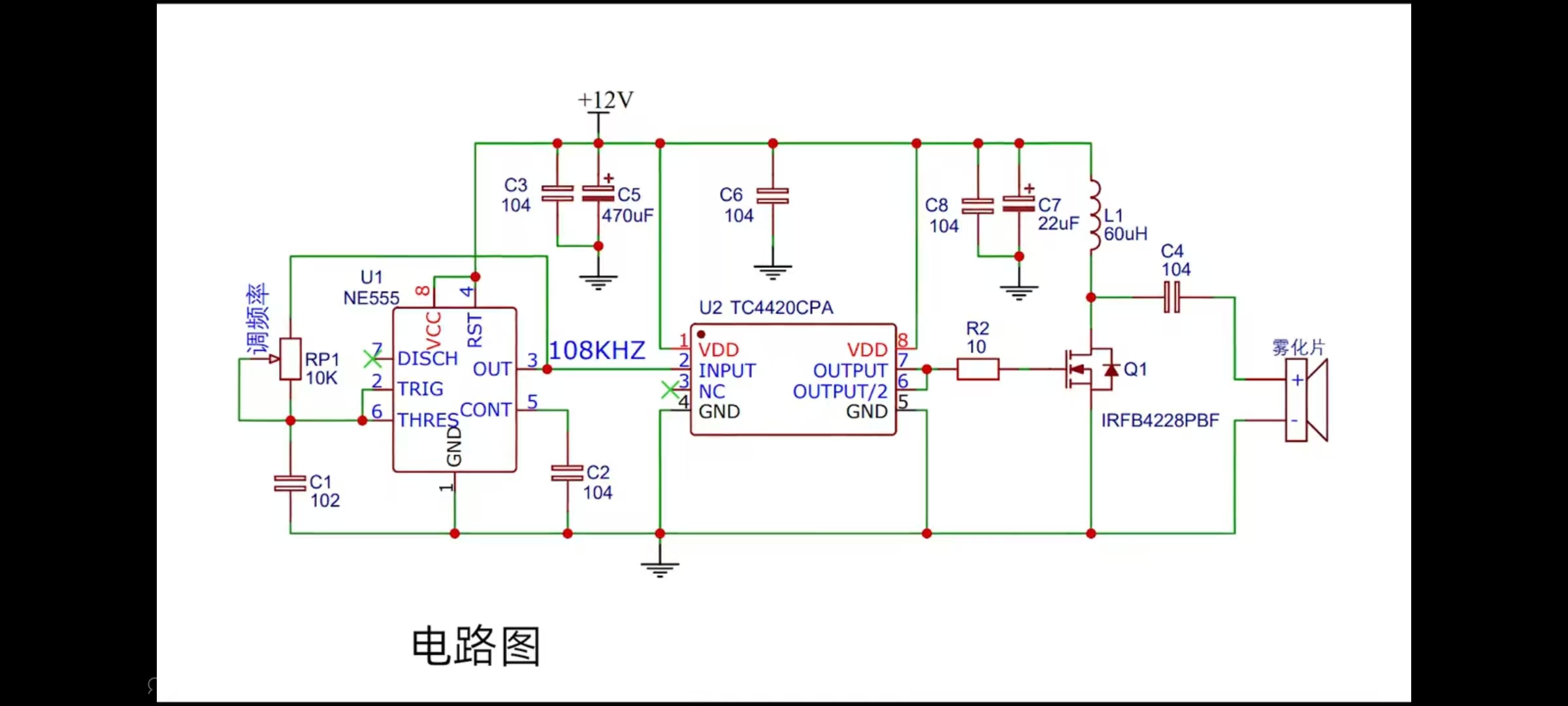

圖2

圖2
回復

使用道具 舉報

ID:1133081 發表于 2025-11-7 06:34 | 顯示全部樓層
1.圖1、圖2的電感都是用來升壓的，電路有所不同。
2.圖2中Q1導通，電感蓄能，電容放電。Q1截止電感上感應電壓和電源電壓疊加向電容充電。電容充放電過程交流電壓施加到霧化片。
3.電感前面的電容是去耦電容。
4.微孔霧化片工作電壓3-12V，陶瓷霧化片工作電壓24-48V，最大工作電壓不超過60V。
回復

使用道具 舉報

ID:1064915 發表于 2025-11-7 08:21 | 顯示全部樓層
請熟悉振蕩電路的老師講解下
回復

使用道具 舉報

ID:980134 發表于 2025-11-7 10:55 | 顯示全部樓層
1.對，類似BOOST升壓
2.大概不是隔直吧，這么放置肯定有被動隔直作用，我認為可以起到平滑電感輸出波形的作用
3.沒錯，電源濾波，兩個不同大小的電容濾不同頻段的
4我也不清楚，要看具體型號吧
我之前沒接觸這電路，可能說的不對，不過你圖二電感確定不并聯一個吸收電路嗎，不然電壓尖峰可能會擊穿MOS管
回復

使用道具 舉報

ID:1095802 發表于 2025-11-7 17:49 | 顯示全部樓層
WL0123 發表于 2025-11-7 06:34
1.圖1、圖2的電感都是用來升壓的，電路有所不同。
2.圖2中Q1導通，電感蓄能，電容放電。Q1截止電感上感應 ...

通過你說的突然明白圖2的工作原理了，要不然還一直卡在那里，這個用電路仿真能直觀體現吧
回復

使用道具 舉報

ID:1095802 發表于 2025-11-7 17:50 | 顯示全部樓層
水手辛伯達 發表于 2025-11-7 10:55
1.對，類似BOOST升壓
2.大概不是隔直吧，這么放置肯定有被動隔直作用，我認為可以起到平滑電感輸出波形的 ...

選個耐壓高的就可以了吧
回復

使用道具 舉報

ID:491875 發表于 2025-11-7 22:05 | 顯示全部樓層
108K霧化器芯片有專用的XKT-202.外圍電路很簡單
回復

使用道具 舉報

ID:491875 發表于 2025-11-7 22:09 | 顯示全部樓層

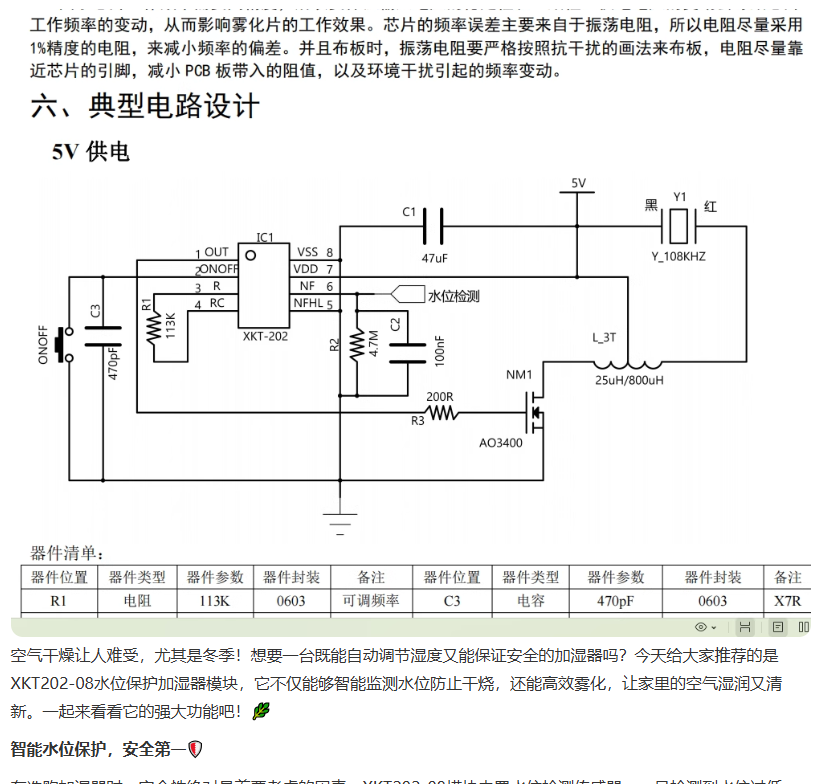

XKT-202電路原理圖
回復

使用道具 舉報
