這個電路通電后會像是自己振蕩,造成單片機不斷重啟

  [復制鏈接]
ID:1146155 發表于 2025-10-28 09:35 | 顯示全部樓層 |閱讀模式

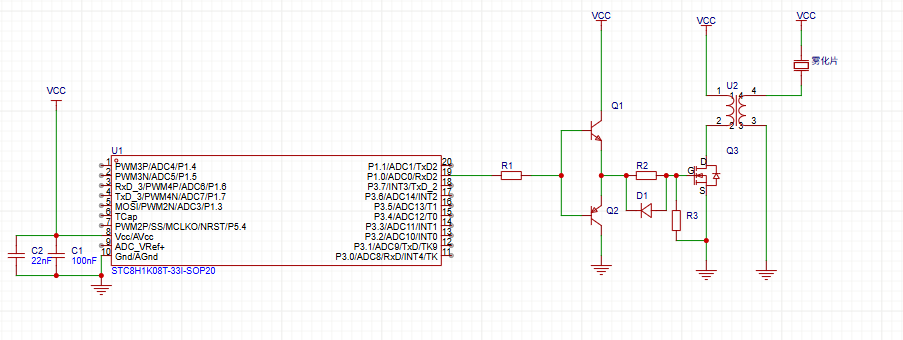

求助，這個電路通電后會像是自己振蕩，造成不斷單片機重啟！如果在重啟之前單片機啟動PWM，就不會震蕩了，霧化片會正常工作。一但停止，又會自己震蕩，是單片機自己振蕩，還在整個電路震蕩！求解解決方法
回復

使用道具 舉報

ID:584814 發表于 2025-10-28 11:30 | 顯示全部樓層
只看這電路圖就能解決問題的貌似地球上不存在
回復

使用道具 舉報

ID:277550 發表于 2025-10-28 12:55 | 顯示全部樓層
應該要絕對保證電流充足，再試試吧
回復

使用道具 舉報

ID:1133081 發表于 2025-10-28 14:30 | 顯示全部樓層

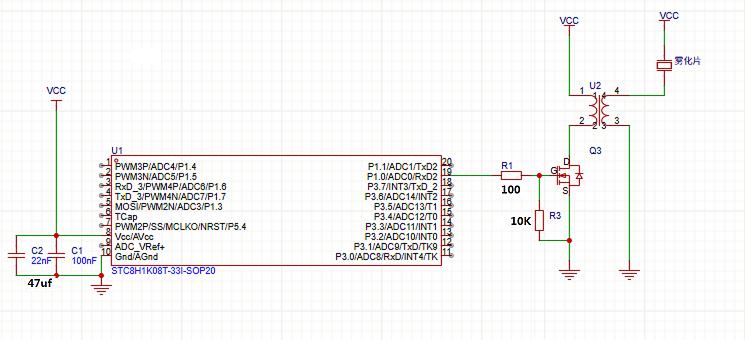

1.P1.0設推挽模式直接驅動低門域MOS管，無需圖騰柱驅動。
2.C2過小，47uf-100uf為宜。
3.貌似振蕩是因電源品質不良，內阻過大或功率不足。可分別供電試試。 093459g176c6y975y2s9ch.png

回復

使用道具 舉報

ID:796531 發表于 2025-10-28 15:15 | 顯示全部樓層
你這應該是因為上電時單片機P1.0 I/O輸出高電平導致mos管導通，變壓器線圈1-2導致電源跌落，單片機重啟，MOS管關閉，然后導通后再跌落，試試程序開始I/O初始化P1.0為電平試試
回復

使用道具 舉報

ID:69038 發表于 2025-10-28 15:47 | 顯示全部樓層
最有可能是的電源供電不足！
Mcu上電后還沒初始化時，IO出高，Q1通，Q3通，Vcc經U2的原邊對地。
VCC供電不足，導致U1進入低電復位。
如此反復，讓你誤判為電路自激了。
參考解決方案：分別供電，MCU供電串入磁珠，加大C1，==。。。
回復

使用道具 舉報

ID:1152952 發表于 2025-10-28 16:15 | 顯示全部樓層
你這個電路上電MOS管就導通，電源近似于短路，輸出降低，造成單片機不斷重啟
回復

使用道具 舉報

ID:1146155 發表于 2025-10-28 23:58 來自觸屏版 | 顯示全部樓層
devcang 發表于 2025-10-28 12:55
應該要絕對保證電流充足，再試試吧

直流電源會震蕩時會跳到CC還是 還是CA就是短路的那個燈會閃一下
回復

使用道具 舉報

ID:1146155 發表于 2025-10-29 00:00 來自觸屏版 | 顯示全部樓層
fei2008 發表于 2025-10-28 16:15
你這個電路上電MOS管就導通，電源近似于短路，輸出降低，造成單片機不斷重啟

但是已經io下拉一個電阻了
回復

使用道具 舉報

ID:283207 發表于 2025-10-29 09:28 | 顯示全部樓層
boos1234 發表于 2025-10-28 23:58
直流電源會震蕩時會跳到CC還是 還是CA就是短路的那個燈會閃一下

直流電源的指示燈只有CC和CV，沒有CA的說法。CC是恒流、CV是穩壓。除了看指示燈判斷狀態，你應該先確認輸出電流值被你設置成多大了？如果電流值設置較小的話就會造成帶負載能力不足，電壓下跌，從而出現你說的現象。 此外直流電源的恒流燈亮不是短路指示燈，只是平常大家調整恒流值時一般沒有合適的電阻，只能用短路狀態來觀察恒流值。
回復

使用道具 舉報

ID:65956 發表于 2025-10-29 10:22 | 顯示全部樓層
建議第6腳按手冊要接一電容，第9腳要和VCC接一起，其它的要注意程序喂狗，不然超時了也會自重新啟動
回復

使用道具 舉報

ID:879809 發表于 2025-10-29 16:57 | 顯示全部樓層
用示波器檢查電源電壓，如果不穩定那就是供電不足，如果穩定那就是單片機軟件問題開了看門狗又沒有喂狗。
回復

使用道具 舉報

ID:1146155 發表于 2025-10-30 08:18 來自觸屏版 | 顯示全部樓層
感謝大佬們的解答
回復

使用道具 舉報

ID:123289 發表于 2025-10-30 14:18 | 顯示全部樓層
U2上加個續流二極管試試。
這樣做或許會影響霧化片工作，但能幫你找到問題點。
板凳的點評俺同意！支持！
解決的方案：
1、將CPU電源與負載電源（霧化驅動）隔離分開。
2、無法隔離分開的，給霧化驅動部分的供電：加一個逆止二極管和電容，防止感性負載電流倒灌（電感在斷電時，釋放磁能）。二極管防電流倒灌，電容儲能蓄能，穩定電源波動。
回復

使用道具 舉報

ID:1146155 發表于 2025-11-1 09:16 | 顯示全部樓層
rundstedt 發表于 2025-10-29 16:57
用示波器檢查電源電壓，如果不穩定那就是供電不足，如果穩定那就是單片機軟件問題開了看門狗又沒有喂狗。

大佬 我想問一下 加入高壓側突然斷線了 ，怎么才能讓單片機知道
回復

使用道具 舉報

ID:1146155 發表于 2025-11-1 09:16 | 顯示全部樓層
yzwzfyz 發表于 2025-10-30 14:18
U2上加個續流二極管試試。
這樣做或許會影響霧化片工作，但能幫你找到問題點。
板凳的點評俺同意！支持！ ...

謝謝大佬
