基于51單片機LCD1602液晶的轉速表程序設計

ID:109858 · 發表于 2025-10-25 14:11

單片機又稱單片微控制器（MCU），它把一個計算機系統集成到一個芯片上。它的體積小、質量輕、價格便宜、為學習、應用和開發提供了便利條件。本文便是運用AT89C51單片機控制的轉速表設計。電機在運行過程中，需要對其進行監控，轉速是一個必不可少的參數。數字式轉速表就是對電機轉速進行測量，并可以和PC機進行通信，顯示電機的轉速，并觀察電機運行的基本情況。本設計主要是運用了AT89C51作為控制核心，由霍爾傳感器，LED數碼顯示管，施密特觸發器等構成。充分發揮單片機的性能。本設計優點是電路較簡單、功能完善、測量速度快、精度高、控制系統可靠，性價比較高等特點。

電路原理圖如下：

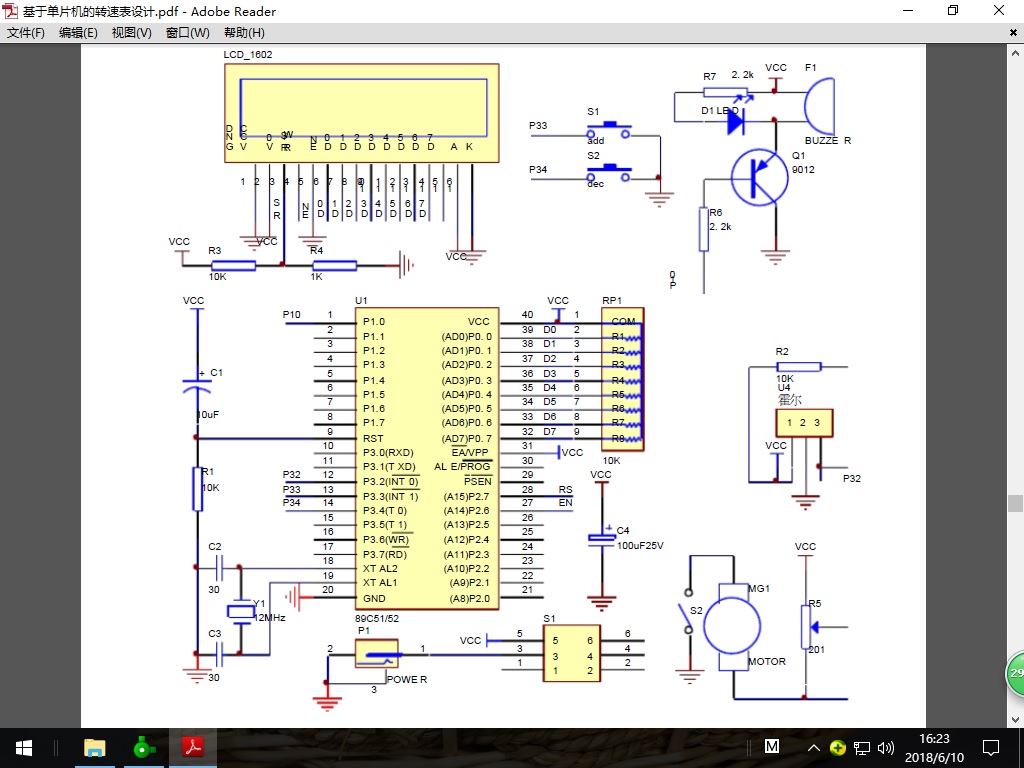

電路圖

單片機源程序如下:

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit COUNT_IN=P3^2;
// 定義1602 相關管腳
sbit rs=P2^7;
sbit en=P2^6;
// 按鍵定義
sbit add=P3^3;
sbit dec=P3^4;
sbit BUZZ=P1^0;
uint count,m,n;
unsigned long RPM;
long shangxian=10000;
bit flag;
uchar code tab1[]={" VH: r/min "}; // 一行顯示的固定字符
uchar code tab2[]={" RV: r/min "}; // 轉速顯示的固定字符
void delay(uint x)
{
uint i,j;
for(i=0;i<x;i++)
for(j=0;j<110;j++);
}
void init()
{
IT0=1; //INT0 負跳變觸發
TMOD=0x01;// 定時器工作于方式1
TH0=0xfc; //1ms
TL0=0x18;
EA=1; //CPU 開中斷總允許
ET0=1;// 開定時中斷
EX0=1;// 開外部INTO中斷
TR0=1;// 啟動定時
}
/******** 液晶寫入指令函數與寫入數據函數，以后可調用
**************/
void write_1602com(uchar com)//**** 液晶寫入指令函數****
{
rs=0;// 數據/ 指令選擇置為指令
P0=com;// 送入數據
delay(1);
en=1;// 拉高使能端，為制造有效的下降沿做準備
delay(1);
en=0;//en 由高變低，產生下降沿，液晶執行命令
}
void write_1602dat(uchar dat)//*** 液晶寫入數據函數****
{
rs=1;// 數據/ 指令選擇置為數據
P0=dat;// 送入數據
delay(1);
en=1; //en 置高電平，為制造下降沿做準備
delay(1);
en=0; //en 由高變低，產生下降沿，液晶執行命令
}
void lcd_init()//*** 液晶初始化函數****
{
uchar a;
write_1602com(0x38);// 設置液晶工作模式，意思： 16*2 行顯示，5*7 點陣， 8 位數據
write_1602com(0x0c);// 開顯示不顯示光標
write_1602com(0x06);// 整屏不移動，光標自動右移
write_1602com(0x01);// 清顯示
write_1602com(0x80);// 顯示固定符號從第一行第1 個位置之后開始顯示
for(a=0;a<16;a++)
{
write_1602dat(tab1[a]);// 向液晶屏寫固定符號部分
}
write_1602com(0x80+0x40);// 顯示固定符號寫入位置，從第2 個位置后開始顯示
for(a=0;a<16;a++)
{
write_1602dat(tab2[a]);// 寫顯示固定符號
}
}
void display()
{
uchar gw,sw,bw,qw,ww;
if(RPM<=99999) // 范圍內時
{
ww=RPM/10000;
qw=RPM%10000/1000;
bw=RPM%1000/100;//取得百位
sw=RPM%100/10;//取得十位數字
gw=RPM%10;// 取得個位數字
write_1602com(0x80+0x40+5);
if(ww==0)
write_1602dat(' ');
else
write_1602dat(0x30+ww);
if((ww+qw)==0)
write_1602dat(' ');
else
write_1602dat(0x30+qw);
if((ww+qw+bw)==0)
write_1602dat(' ');
else
write_1602dat(0x30+bw);
if((ww+qw+bw+sw)==0)
write_1602dat(' ');
else
write_1602dat(0x30+sw);
write_1602dat(0x30+gw);// 數字+30 得到該數字的LCD1602顯示碼
}
else // 超過范圍時顯示-----
{
write_1602com(0x80+0x40+2);
write_1602dat('-');
write_1602dat('-');
write_1602dat('-');
write_1602dat('-');
write_1602dat('-');
}
}
void display_shangxian()
{
write_1602com(0x80+5);
if(shangxian/10000==0)
write_1602dat(' ');
else
write_1602dat(0x30+shangxian/10000);
if((shangxian/1000)==0)
write_1602dat(' ');
else
write_1602dat(0x30+shangxian%10000/1000);
if((shangxian/100)==0)
write_1602dat(' ');
else
write_1602dat(0x30+shangxian%10000%1000/100);
if((shangxian/10)==0)
write_1602dat(' ');
else
write_1602dat(0x30+shangxian%10000%1000%100%10);// 數字+30得到該數字的LCD1602顯示碼
}
void key()
{
uint key_press_num;
uchar p;
if(add==0)
{
delay(20);
if(add==0)
{
while(!add)
{
key_press_num++;
if(key_press_num>=20)
{
key_press_num=0;
while(!add)
{
shangxian=shangxian+10;
if(shangxian>20000)
shangxian=0;
// for(p=0;p<20;p++)
display_shangxian();
}
}
display();
delay(10);
}
if(key_press_num!=0)
{
key_press_num=0;
shangxian++;
if(shangxia
{
key_press_num=0;
while(!dec)
{
shangxian=shangxian-10;
if(shangxian<0)
shangxian=20000;
// for(p=0;p<20;p++)
display_shangxian();
}
}
display();
delay(10);
}
if(key_press_num!=0)
{
key_press_num=0;
shangxian--;
if(shangxian<0)
shangxian=20000;
}
}
}
}
void alarm()
{
if(RPM>=shangxian)
BUZZ=0;
else
BUZZ=1;
}
void main()
{
init();
lcd_init();
while(1)
{
display();
display_shangxian();
key();
alarm();
}
}
void EXINT0() interrupt 0
{
count++;
flag=1;
n=0;
if(count>=10)
下載附件編輯查看

復制代碼

Keil源程序下載:

固件.7z (22.5 KB, 下載次數: 0)

ID:520967 · 發表于 2025-10-28 16:36

很好的學習資料，受益匪淺

ID:1147727 · 發表于 2025-11-1 08:35

能編寫出這么一段程序，樓主還是下了功夫的：但是程序的編寫格式：如果能按規范點來編寫，就更完美……
