STC8952單片機通過串口控制30個繼電器模組(帶上位機)

ID:187303 · 發表于 2025-10-15 10:39

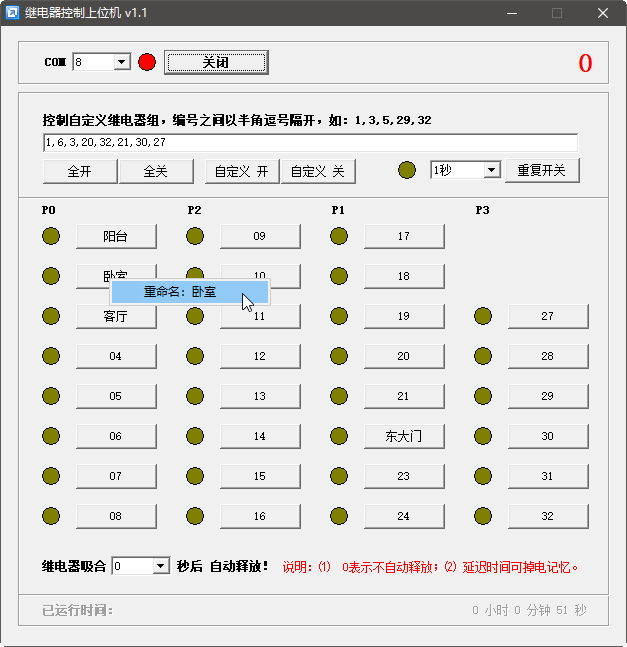

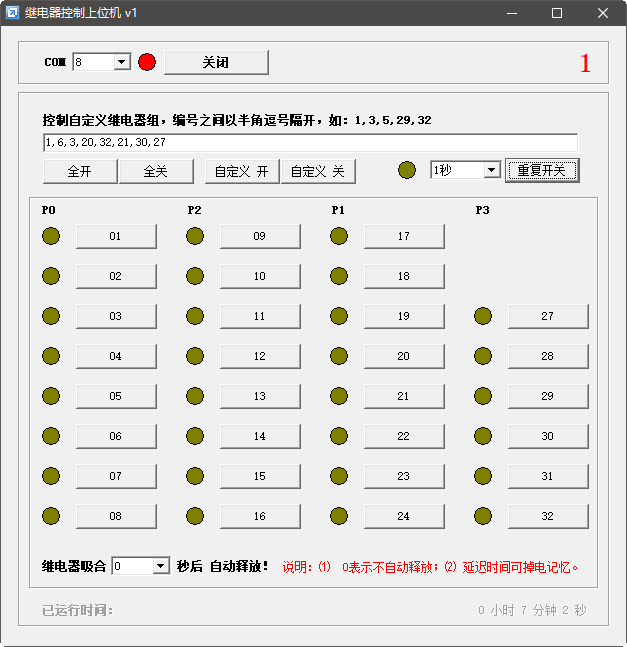

上位機界面：


51單片機源碼：

#include<reg52.h>
#include <intrins.h>
#include "STC89C51RC_EEPROM.h" //調用STC89C51RC的EEPROM讀寫頭文件
/************* 本地常量聲明 **************/
#define uchar unsigned char
#define uint unsigned int
//------------------------------------------------------------------
unsigned char code OnOffTab[10] = {0x80, 0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0xFF, 0x00};
//------------------------------------------------------------------
unsigned char HDAddr = 0x01;//模塊地址默認01
unsigned char HdSerID[7];//模塊ID
//------------------------------------------------------------------
void SendtoCom(unsigned char CCode, Data1, Data2, Data3, Data4); //向串口發送數據
//------------------------------------------------------------------
void ProcessData( void );//處理來自串口接收到的數據
//------------------------------------------------------------------
void SaveEEProm( void );//保存系統變量
//------------------------------------------------------------------
void ReadEEProm( void );//讀取系統變量
//------------------------------------------------------------------
//
uchar tClock = 3;//默認3秒關閉
uchar vTotal = 0;
/*********************串口數據通訊開始******************************/
#define INBUF_LEN 8 //8位數據長度
//字節1 字節2 字節3 字節4 字節5 字節6 字節7
//同步字節地址碼指令碼1 數據碼2 數據碼3 數據碼4 校驗碼
//通信協議：第1字節，恒為AF，為協議同步字標志，第2字節，為地址碼00-FF，第3-6字節為數據碼，字節7為校驗碼，即1-6個字節后7位的異或校驗和。
unsigned char inBuf[INBUF_LEN], outBuf[INBUF_LEN];
//
unsigned char Cnum;
//
//
bit B_TX1_Busy = 0; //發送忙標志
#define BAUD_1200 0xD0 // 波特率為1200
#define BAUD_2400 0xE8 // 波特率為2400
#define BAUD_4800 0xF4 // 波特率為4800
#define BAUD_7200 0xF8 // 波特率為7200
#define BAUD_9600 0xFA // 波特率為9600
#define BAUD_14400 0xFC // 波特率為14400
#define BAUD_19200 0xFD // 波特率為19200
//11.0592最高所支持的波特率為19200
//------------------------------------------------------------------
//串口初始化
//------------------------------------------------------------------
//------------------------------------------------------------------
//向串口發送數據（帶校驗）
//------------------------------------------------------------------
void SendtoCom(unsigned char CCode, Data1, Data2, Data3, Data4)
{
unsigned char i = 0;
{
//--------------------------------------------
outBuf[0] = 0xFE; //同步字恒為FE
outBuf[1] = HDAddr; //地址碼01-FF
outBuf[2] = CCode; //指令碼
outBuf[3] = Data1; //數據碼1
outBuf[4] = Data2; //數據碼2
outBuf[5] = Data3; //數據碼3
outBuf[6] = Data4; //數據碼4
outBuf[7] = 0x80; //校驗碼
//--------------------------------------------
for (i == 0; i < 7; i++)
{
outBuf[7] ^= outBuf[i]; //校驗
}
//
if(!B_TX1_Busy) //發送空閑
{
i = 0;
B_TX1_Busy = 1; //標志發送忙
do
{
SBUF = outBuf[i]; //發一個字節
i++;
Delay_ms(20); //延時
}
while (i < 8);
}
B_TX1_Busy = 0; //清除發送忙標志
//--------------------------------------------
}
}
sbit JDQ00 = P0 ^ 0;
sbit JDQ01 = P0 ^ 1;
sbit JDQ02 = P0 ^ 2;
[b]。。。發貼長度受限，詳見附件代碼。sbit JDQ26 = P3 ^ 2;[/b]
sbit JDQ27 = P3 ^ 3;
sbit JDQ28 = P3 ^ 4;
sbit JDQ29 = P3 ^ 5;
sbit JDQ30 = P3 ^ 6;
sbit JDQ31 = P3 ^ 7;
//------------------------------------------------------------------
//串口接收中斷函數
//------------------------------------------------------------------
void serial () interrupt 4 using 3
/*********************串口數據通訊結束******************************/
//------------------------------------------------------------------
//定時器中斷，用于自動校準稱重數據
//------------------------------------------------------------------
void DingShi() interrupt 1 using 1 //聲明定時器中斷處理函數，所以X的值為1
{
uchar i; //定義一個臨時變量
//
if (i >= 20) //因為是50ms發生一次中斷，每次中斷i的值就加1，當i=20時，50ms*20=1秒時間到了
{
i = 0; //i的值清零
vTotal++;//累加1秒
if (vTotal >= tClock - 1)
{
vTotal = 0;
P0 = 0xFF;
P2 = 0xFF;
P1 = 0xFF;
P3 = 0xFF | 0x03;
SendtoCom(0xB0, P0, P2, P1, P3); //返回信息
TR0 = 0; //TR=1是定時器工作，0是停止工作
}
}
i++; //每發生一次中斷，i的值就加1
TH0 = (65536 - 50000) / 256; //重新給定時器TH0裝初始值 50000微秒=50ms
TL0 = (65536 - 50000) % 256; //重新給定時器TL0裝初始值 50000微秒=50ms
}
/[b]。。。發貼長度受限，詳見附件代碼。sbit JDQ26 = P3 ^ 2;[/b]
/*****************main主函數*****************/
void main()
{
P0 = 0xFF;
P1 = 0xFF;
P2 = 0xFF;
P3 = 0xFF;
//
tClock = STC89CXX_EEPROM_Char_Read(0x20, 0x00);
/*
uint temp = -100;
unsigned char i = 0;
Cnum = 0;
AutoTrans = 0;*/
//-----------------------------------------------------------
//看門狗定時器溢出時間計算公式: (12 * 32768 * PS) / FOSC (秒)
//設置看門狗定時器分頻數為32,溢出時間如下:
//11.0592M : 1.14s
//18.432M : 0.68s
//20M : 0.63s
//啟動看門狗
//WDT_reset(D_WDT_SCALE_64);//初始化WDT，喂狗1.25s喂一次
//-----------------------------------------------------------
Timer0Init();
Delay_ms(1000);
init_serialCom(); //初始化串口
Delay_ms(1000);
//-----------------------------------------------------------
//
while(1)//主函數大循環
{
}
}

復制代碼

上位機源碼: 無
上位機exe文件和51的Keil工程下載:

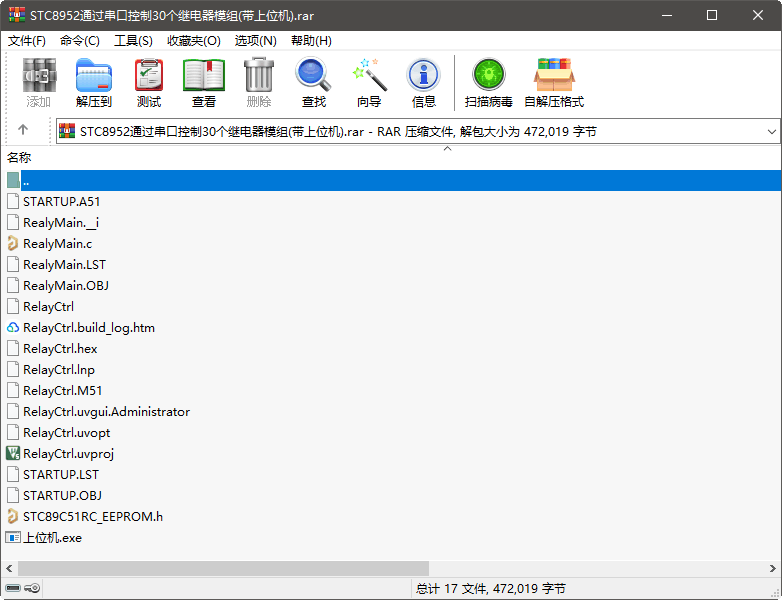

STC8952通過串口控制30個繼電器模組(帶上位機).rar (242.54 KB, 下載次數: 0)

ID:170693 · 發表于 2025-10-15 16:14

感謝樓主的無私奉獻。

ID:187303 · 發表于 2025-10-15 19:09

ID:123917 · 發表于 2025-10-15 20:07

你好，上位機是什么軟件做的？

ID:187303 · 發表于 2025-10-16 08:51

wjfw 發表于 2025-10-15 20:07
你好，上位機是什么軟件做的？

Delphi 7

ID:712493 · 發表于 2025-10-16 09:45

能把01-32改成可以修改的？

ID:1134482 · 發表于 2025-10-16 10:13

用CAN總線是不是會更好？

ID:1107340 · 發表于 2025-10-16 19:10

非常感謝樓主的無私奉獻。

ID:187303 · 發表于 2025-10-17 17:05

fj51hei 發表于 2025-10-16 09:45
能把01-32改成可以修改的？

沒明白什么意思，是自由修改上位機窗口按鍵的文字？

ID:187303 · 發表于 2025-10-17 17:08

上位機源碼來了，D7開發

ID:187303 · 發表于 2025-10-17 18:21

craigtao 發表于 2025-10-16 10:13
用CAN總線是不是會更好？

看你用在什么地方了，51需要另加IC才可以用CAN
RS232有效傳輸距離一般為15米左右，RS485是1200米，CAN低速率下最遠10公里，簡單控制開關沒有哪種更好一說。

ID:712493 · 發表于 2025-10-18 08:47

cm7626 發表于 2025-10-17 17:05
沒明白什么意思，是自由修改上位機窗口按鍵的文字？

對這樣控制什么對象就明白了

ID:187303 · 發表于 2025-10-18 11:07
