stm32單片機和esp32兩個3.3v供電電路設計問題

  [復制鏈接]
ID:876099 發表于 2025-10-9 15:56 | 顯示全部樓層 |閱讀模式
目前設計了一塊板子，網絡上有兩個3.3v，一個給stm32供電的稱為3.3v_cpu，一個給esp32供電的稱為3.3v_esp現在想實現的功能是

當給stm32供電時，stm32和esp32都有電
當給esp32供電時，只有esp32有電，stm32沒電，（這個功能主要是想單獨給esp32燒錄程序時，stm32不受干擾）


最簡單的方法就是串聯一個二極管，不過二極管壓降有點大，即使肖特基二極管壓降也是0.2v，不滿足我的要求，我大概了解一點可以使用mos管，但是mos管怎么使用這個我初學了解不多

如果有大佬閑暇之際幫我解答一二，在此謝謝（抱拳）
回復

使用道具 舉報

ID:592807 發表于 2025-10-9 17:09 | 顯示全部樓層
哎，怎么和你說呢？你都要燒錄了還想著是STM32不受干擾，你的燒錄口就不能只對esp32供電嗎？加個按鈕或者用0歐姆電阻接在STM32的電源腳，燒錄時斷開STM32供電就行啊
回復

使用道具 舉報

ID:876099 發表于 2025-10-9 20:42 | 顯示全部樓層
黃youhui 發表于 2025-10-9 17:09
哎，怎么和你說呢？你都要燒錄了還想著是STM32不受干擾，你的燒錄口就不能只對esp32供電嗎？加個按鈕或者用 ...

我想過加按鈕或者加個0歐電阻，太麻煩了，我想調試的時候不動電烙鐵了主要這個切換電路第一版就用過mos管了但是沒用對，給esp32供電電壓還是會傳遞給stm32，知識儲備太少了還不知道怎么設計這個電路
回復

使用道具 舉報

ID:1159461 發表于 2025-10-9 20:47 | 顯示全部樓層
MOS當三級管用就行了
回復

使用道具 舉報

ID:88256 發表于 2025-10-9 23:29 | 顯示全部樓層
不明白具體的電路是怎么樣的，很經常燒錄嗎？簡單點的就在STM32的電源串入一個撥動開關，燒錄的時候斷開STM32的電源。
回復

使用道具 舉報

ID:1159343 發表于 2025-10-10 08:14 | 顯示全部樓層
把二極管加到3.3V穩壓器前面。或者把二極管的壓降算進去，比如0.2，那么穩壓器出來3.5，經過二極管之后就是3.3。
回復

使用道具 舉報

ID:876099 發表于 2025-10-10 09:02 | 顯示全部樓層
搖滾一族 發表于 2025-10-9 20:47
MOS當三級管用就行了

可以麻煩具體說一下嗎
回復

使用道具 舉報

ID:876099 發表于 2025-10-10 09:04 | 顯示全部樓層
hhdsdy 發表于 2025-10-9 23:29
不明白具體的電路是怎么樣的，很經常燒錄嗎？簡單點的就在STM32的電源串入一個撥動開關，燒錄的時候斷開STM ...

類似于一塊開發板，以后這個板子是使用at指令還是at_mqtt還是使用idf燒寫程序這個不清楚后續怎么使用，只是想加上這么一個功能，目前設計這個電路還是有很多不明白的地方，串聯一個開關肯定沒問題的，只是現在在考慮還有沒有更加高級一點的方法
回復

使用道具 舉報

ID:876099 發表于 2025-10-10 09:08 | 顯示全部樓層
BD7RL 發表于 2025-10-10 08:14
把二極管加到3.3V穩壓器前面。或者把二極管的壓降算進去，比如0.2，那么穩壓器出來3.5，經過二極管之后就是 ...

二極管加前面好像也沒辦法控制esp32的供電吧，后級的話我使用的是ams1117，這個只能3.3v輸出，使用adj型號的話板子空間不太夠用了
回復

使用道具 舉報

ID:592807 發表于 2025-10-10 09:40 | 顯示全部樓層
1045964948 發表于 2025-10-9 20:42
我想過加按鈕或者加個0歐電阻，太麻煩了，我想調試的時候不動電烙鐵了主要這個切換電路第一版就用過mos管 ...

老弟一個產品是不會頻繁燒錄的，最多燒錄兩三次。如果你只是自己DIY要玩玩，那我給你的建議就是繼電器（再弄個輕觸按鍵按下開關啟動繼電器切斷供電）或者波動開關。其他的什么三極管mos管都不穩定，舉個例子：你ESP32給高電平STM32有電，低電平沒電，你現在要升級ESP32你要怎么告訴ESP32你要升級了，趕緊切電？你按按鈕告訴它還是發指令告訴它？升級過程中你要怎么保證它能始終維持切電狀態。
回復

使用道具 舉報

ID:566381 發表于 2025-10-10 11:28 | 顯示全部樓層
1045964948 發表于 2025-10-9 20:42
我想過加按鈕或者加個0歐電阻，太麻煩了，我想調試的時候不動電烙鐵了主要這個切換電路第一版就用過mos管 ...

真要嫌麻煩就用跳線
回復

使用道具 舉報

ID:876099 發表于 2025-10-10 11:43 | 顯示全部樓層
黃youhui 發表于 2025-10-10 09:40
老弟一個產品是不會頻繁燒錄的，最多燒錄兩三次。如果你只是自己DIY要玩玩，那我給你的建議就是繼電器（ ...

就是只燒錄一兩次這種，并且這套數量約幾十套，但是生產生產得很多，我就想有個這個功能以后可以用在其他項目上，您后面說的問題也還在考慮中，也是想嘗試一下這個方式，如果沒有最優解我也還是只有換回機械切換
回復

使用道具 舉報

ID:458247 發表于 2025-10-10 13:39 | 顯示全部樓層
STM32怎么會干擾到ESP32的燒錄啊，是指串口連在一起了嗎？
回復

使用道具 舉報

ID:876099 發表于 2025-10-10 17:19 | 顯示全部樓層
yzw846562238 發表于 2025-10-10 13:39
STM32怎么會干擾到ESP32的燒錄啊，是指串口連在一起了嗎？

對的，串口連接在一起的，其實我試了一下影響不大，不過以防萬一嘛想看看可不可以這樣實現，要是實現不了也只有用笨辦法
回復

使用道具 舉報

ID:1137639 發表于 2025-10-10 22:47 | 顯示全部樓層
回復

使用道具 舉報

ID:1159343 發表于 2025-10-11 08:24 | 顯示全部樓層
加繼電器吧
回復

使用道具 舉報

ID:592807 發表于 2025-10-13 11:01 | 顯示全部樓層
1045964948 發表于 2025-10-10 11:43
就是只燒錄一兩次這種，并且這套數量約幾十套，但是生產生產得很多，我就想有個這個功能以后可以用在其他 ...

你這種一般是加短接口，用短接帽控制給不給STM32供電。
回復

使用道具 舉報

ID:230500 發表于 2025-10-13 20:54 | 顯示全部樓層

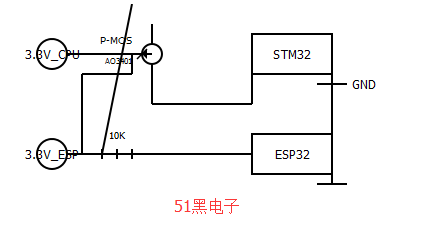

STM32如果還有多余的IO 口， 直接使用STM32 通過MOS控制ESP32的電源即可； STM32正常工作的時候打開ESP32的電源，否則關閉ESP32電源即可
回復

使用道具 舉報

ID:384109 發表于 2025-10-14 09:22 | 顯示全部樓層
既然網絡上有兩個3.3，那么這兩個3.3又是怎么從總電源分出來的
回復

使用道具 舉報

ID:879809 發表于 2025-10-18 17:47 | 顯示全部樓層
把串口斷開連接就行了，斷電源實在是理解不能。
回復

使用道具 舉報
