型號
普中 51 單片機 - A6
單片機芯片 STC89C516
現象- 數據線連接到電腦后，電腦沒有識別出設備，在設備管理器里沒有發現新增設備
- 驅動沒有成功安裝（顯示預安裝成功），并且更換了多條數據線仍沒有解決（數據線沒有問題，可以傳輸其它設備的數據）
- 開關沒有打開時，指示燈就已經亮了（見下圖），打開開關后，指示燈會變得更亮一點

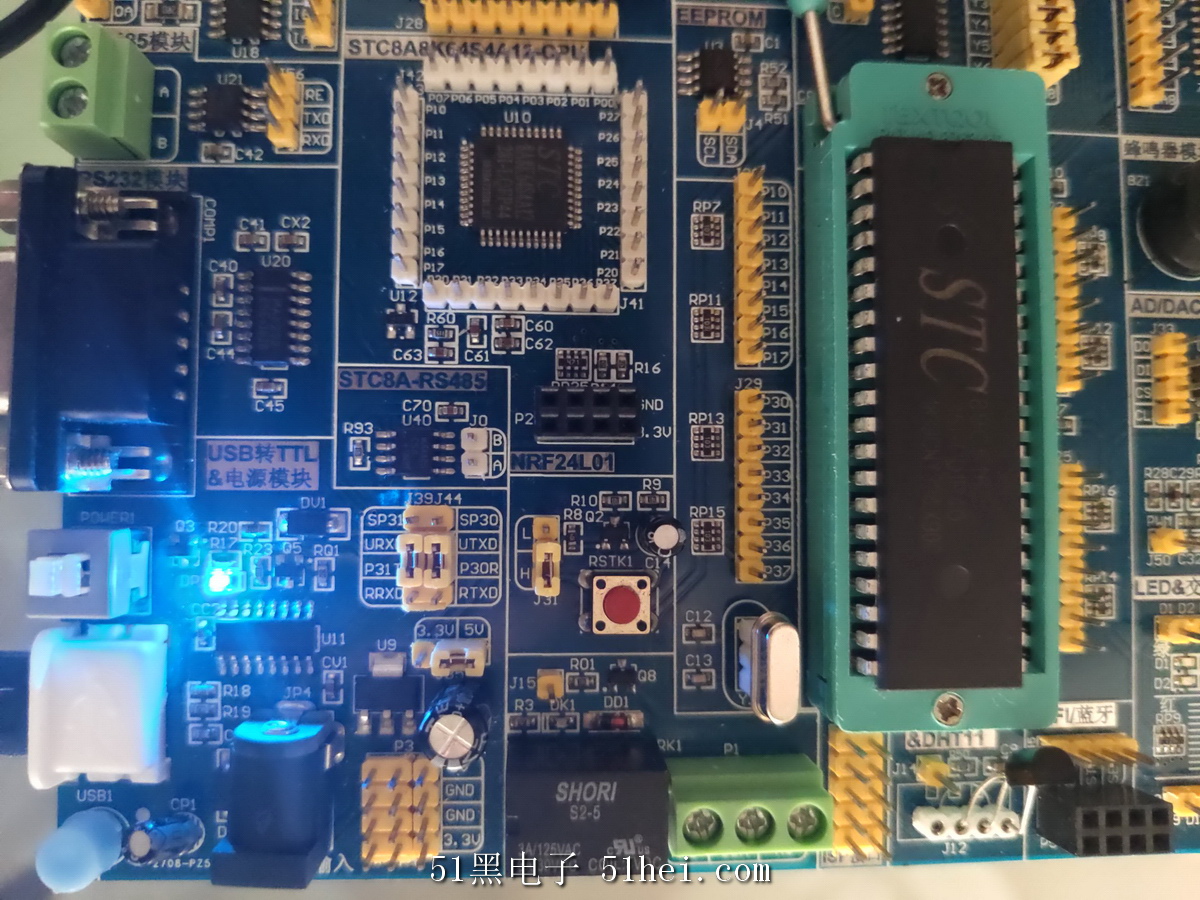

開關關閉時狀態
排查
- 開關沒有打開時，用萬用表測了 VCC 為 3V（所以指示燈亮了），打開開關后，VCC 變成了 5V（所以指示燈變得更亮了）
- 懷疑是單片機反向供電，所以測了下單片機的 VCC 引腳，也為 3V。拆掉單片機芯片后，開關關閉時，指示燈滅了，打開開關后，指示燈會亮（VCC 也為 5V）、
- 重新安裝單片機芯片，斷開開關，但是把電路板上的 URXD 和 P31T 斷開后，指示燈滅

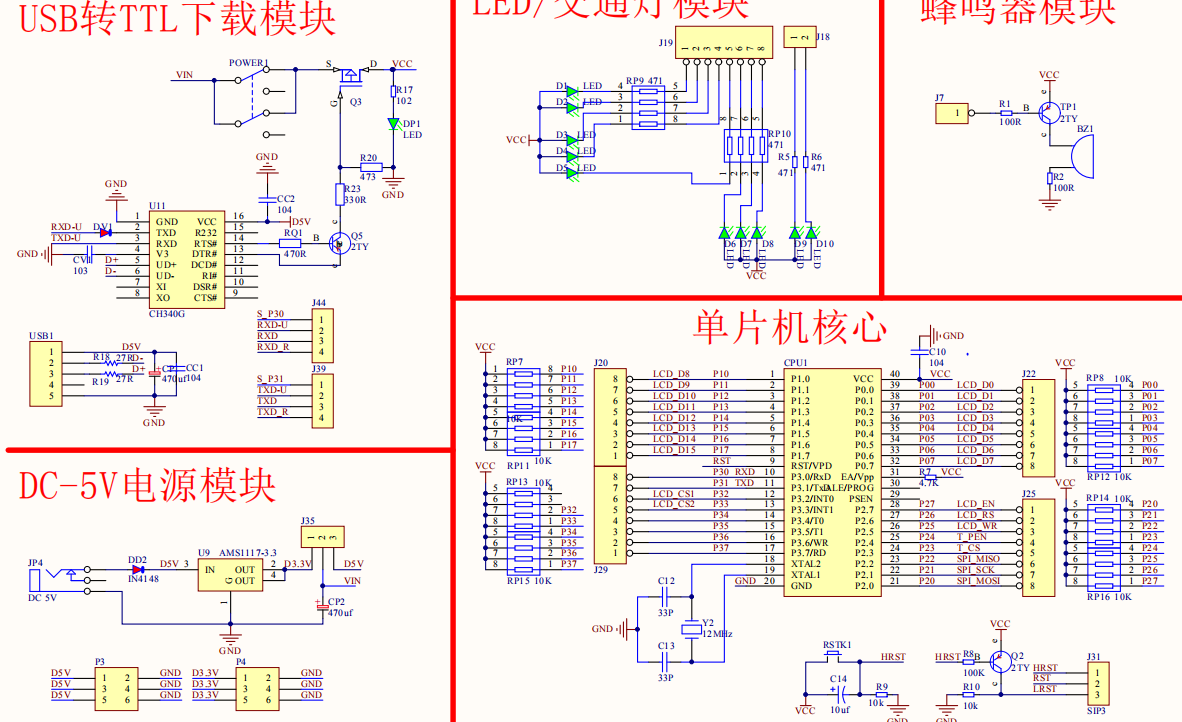

- 拆掉單片機芯片，斷開開關，發現 CH340C 芯片（原理圖寫的是 CH340G，但實際芯片型號是 CH340C）的各個引腳都在 4.5V - 5V 左右，其中：VCC 引腳為 5V（與原理圖一致），TXD、RXD 引腳為 4.79V，V3 引腳為 5V，UD+、UD- 引腳為 4.6V，RTS#、DTR# 引腳均為 5V
疑問
我是一個單片機新手，想問下大家這種情況是不是基本可以確定是 CH340C 芯片的問題，或者是 V3 引腳外接的退耦電容問題呢？如果不確定的話我還需要哪些排查手段呢？家里沒啥元件，我想定位到根因再一次性入手~
|
