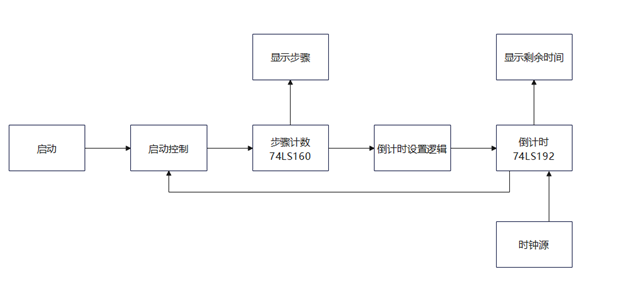

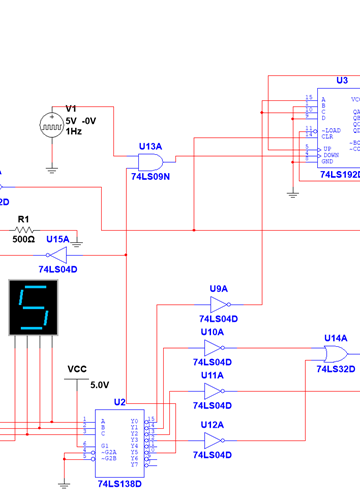

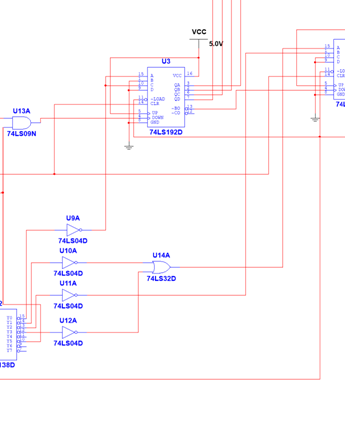

要求分析 根據任務要求，使用邏輯門電路設計一款電飯煲，主要目的： 1. 設計一款倒計時電路，最高支持倒計時20分鐘。 2. 設計一款計數器電路，最高支持4~6種不同狀態。 3. 支持根據不同狀態，設置不同倒計時參數。 二 問題分析根據項目分析可以確定該設計可以通過：信號源、減法電路、加法電路、以及相關邏輯門電路幾個部分構成。 由于項目中最小時間單位是分鐘，所以選用每一個時鐘代表一分鐘進行實驗。基本設計思路如下圖所示： 圖2.1 整體設計思路 三 設計過程3.1 倒計時設置邏輯因為在初始上電狀態下，芯片處于不穩定狀態，所以狀態標識如下所示： 0：啟動；1：預加熱5分鐘； 2： 吸水10分鐘3：加熱煮飯20分鐘；4：燜飯10分鐘；5：保溫并提示； 根據以上狀態以及要求，列出需要設定的倒計時的真值表如下所示： 表3.1 倒計時時間真值表 由于存在單獨狀體的情況且狀態的二進制表示不超過3bit，使用74LS138譯碼器能極大的減小設計難度。 根據上表，設個位十位的由低到高分別為A1、B1、C1、D1、A1、B1、C1、D1，74LS138的輸出分別為Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7則可以得出以下關系： A1= C1=Y0’ A2= Y1’ +Y3’ B2=Y2’ 圖3.1 倒計時時間設置邏輯 3.2 CLR信號處理根據74LS192和74LS160的手冊，對CLR信號進行分析。使用單刀雙擲開關作為電飯煲開關，開關置于VCC是，認為啟動，為數字邏輯1，反之置于GND則為0。開關S1=0時，所有芯片清零，S1=1時，所有倒計時結束后74LS160不置零，74LS192置零并且CLK無輸入。所以74LS192的CLR取決于S1狀態、和Y5的狀態如下表。根據分析得出CLR=Y5’S1+S1’。 表3.2 74LS192CLR引腳邏輯真值表 圖3.2 74LS192CLR引腳邏輯電路圖 3.3 CLK信號處理根據芯片手冊可知74LS160的CLK輸入可以從74LS192的~BO引腳獲取，并且個位的~BO引腳可以作為十位的74LS192CLK信號。減發器將使用異步方式遞減，個位的倒計時解釋后從十位借位，如果十位為0，則~BO引腳將輸出一個低電平。該低電平可作為74LS160的狀態轉化CLK輸入。根據以上分析可知個位的74LS194CLK還需要滿足S1=1時， 74LS192CLK無輸入，即在Y5=0時，CLK沒有輸入。將個位和十位的74LS194的CLK信號分別命名為CLK1，CLK2則CLK1真值表如下： 表3.3 CLK真值表 由此得出：CLK1= Y5CLK。電路圖如下所示： 圖3.3 個位74LS192CLK邏輯電路圖 3.4 LOAD信號處理因為默認情況下74LS192的置數是0，根據芯片時序圖可知，初始狀態下即可獲取一個借位信號，所以在初始狀態下十位的74LS192接收到個位的借位信號時，同樣需要借位，所以可以將十位的借位信號作為兩片74LS192的LOAD信號。

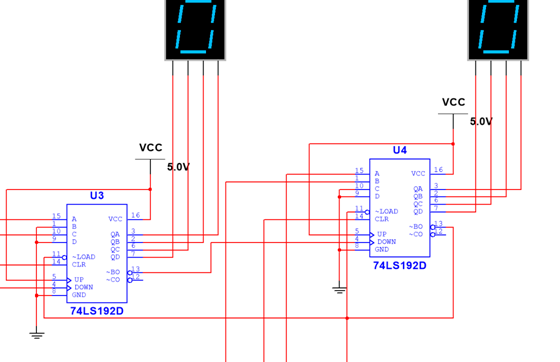

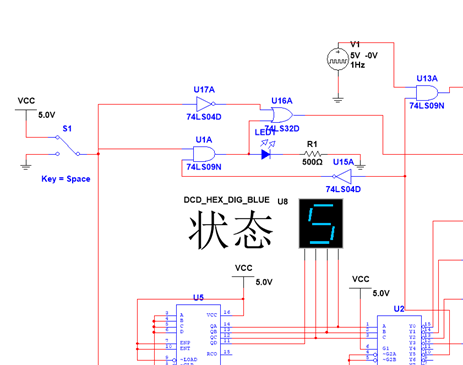

 圖3.4 74LS192LOAD信號邏輯電路圖 74LS160由于通過CLR清零，并不需要LOAD處理，所以為保證穩定性，74LS160的LOAD信號接地。 3.5 顯示部分與報警信號顯示使用BCD八段數碼管做顯示，報警信號時在S1=1并且Y5=0時，邏輯為1，所以報警信號等于Y5’S1。 圖3.5 報警信號邏輯電路圖 四 仿真結果

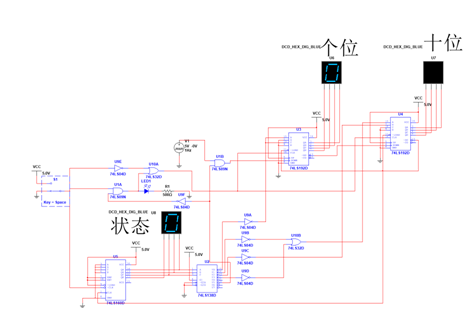

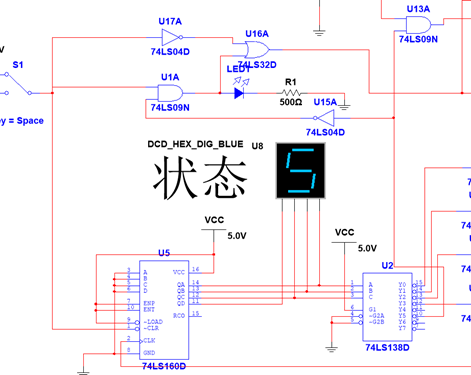

圖4.1 整體電路圖上電時，若S1狀態為0，則所有芯片清零，無顯示。若S1為1，則74LS160的CLK被74LS192的借位觸發，74LS160顯示狀態1，74LS192同時被置位顯示05，CLK開始倒計時。然后倒計時結束，74LS192借位，74ls160顯示狀態2，74LS192同時被置位顯示10，然后倒計時結束，74LS192借位，74ls160顯示狀態3，74LS192同時被置位顯示20，然后倒計時結束，74LS192借位，74ls160顯示狀態4，74LS192同時被置位顯示10，然后倒計時結束，74LS192借位，74ls160顯示狀態5，74LS192同時被清零，CLK輸入被置低，顯示00，發光二極管被點亮。在該過程中任意時刻將S1置0，所有芯片立刻清零，系統復位，所有數碼管顯示0，S1重新置1后恢復以上步驟。
