為什么運放輸出不是-20V

ID:709761 · 發表于 2025-8-28 08:42

為什么運放輸出不是-20V

ID:566381 · 發表于 2025-8-28 11:31

LM358是雙通道運放，你這個器件封裝用錯了吧，你用LM358N,U1A就行了。

ID:332444 · 發表于 2025-8-28 13:06

ID:332444 · 發表于 2025-8-28 13:07

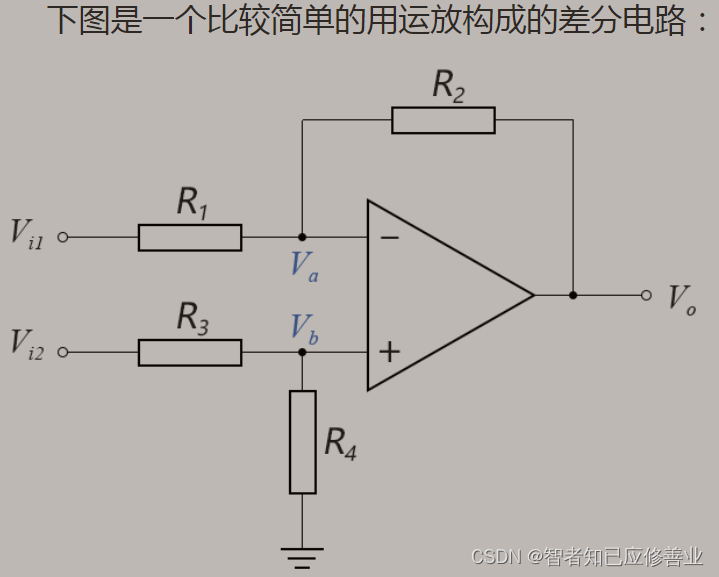

需要學習運放知識，電路不對，結果自然不對。

ID:1079566 · 發表于 2025-8-28 14:26

修改R1,R2 全為51K, 就可以了

R1,R2太小, 運放輸出電流大, 輸出結果就不對了, 小電流時才可以.

ID:566381 · 發表于 2025-8-28 15:16

ZSJM 發表于 2025-8-28 14:26
修改R1,R2 全為51K, 就可以了

R1,R2太小, 運放輸出電流大, 輸出結果就不對了, 小電流時才可以.

為啥我照他電路仿真就是-20

ID:1153607 · 發表于 2025-8-28 20:04

這個仿真，敢這樣干嗎？30V就是工作電壓的范圍，到哪里輸出20V？真實的電路恐怕IC死了。

ID:1137639 · 發表于 2025-8-29 08:21

在這個電路中，運放輸出不是 -20V，原因主要和運放的供電方式、工作原理以及電路連接等因素有關，以下是具體分析： ### 運放供電情況影響 LM358N是一款常見的雙運算放大器，從你提供的電路來看，并沒有明確標注運放的供電電源（V4 在這里不像是運放的正常供電，更像是參與信號計算的電源）。如果運放采用單電源供電，它是無法輸出負電壓的，因為輸出電壓會被限制在電源電壓的范圍之內。比如單電源5V供電，輸出電壓只能在接近0V到接近5V之間變化。即使是雙電源供電，如果電源電壓不夠高，也無法輸出期望的 -20V 這樣的電壓值。例如，雙電源供電是±15V，輸出電壓理論上最大只能接近電源軌（但達不到），也就是在 -13V 到 +13V 左右（具體范圍和運放的輸出擺幅參數有關）。 ### 電路實際連接的反饋類型及放大倍數計算該電路是一個反相比例運算放大器電路。對于反相比例運算放大器，其電壓放大倍數公式為 $A_v = -\frac{R_2}{R_1}$ 。在這個電路中，$R_1 = R_2 = 1kΩ$，所以電壓放大倍數 $A_v = - \frac{1kΩ}{1kΩ} = -1$ 。輸入信號是由V3和V1共同作用產生的差值，V3 = 60V，V1 = 20V，那么運放反相輸入端的輸入電壓 $V_{in} = V3 - V1 = 60V - 20V = 40V$ 。根據反相比例運算放大器的輸出電壓公式 $V_{out} = -A_v \times V_{in}$ ，可得 $V_{out} = -(-1) \times 40V = 40V$ ，但這只是理想情況下的計算結果。 ### 實際運放的限制實際的運放存在輸出擺幅限制，無法完全達到理論計算值。以LM358N為例，在電源電壓不是足夠大的情況下，它不能輸出接近電源軌的電壓，會有一定的壓降。比如在±15V 雙電源供電時，輸出電壓范圍可能是 -13V 到 +13V 左右。而且，運放的輸出電流也是有限的，當負載電阻較小時，輸出電壓會因為運放的輸出能力不足而無法達到理論值。 ### 電路中其他電源（V2、V4）的影響在實際分析中，不清楚V2（30V）和V4（30V）在電路中的具體意圖和連接方式是否正確。如果它們與運放輸出端或者其他關鍵節點存在錯誤連接，也會影響運放的正常工作，導致輸出電壓異常。綜上所述，運放輸出不是 -20V 是由多種因素共同作用導致的，包括供電方式、運放自身特性、電路連接以及實際的輸出擺幅限制等。

ID:1098355 · 發表于 2025-8-30 17:42

LM358N的最大供電電壓多數是-16至16伏，軟件仿真時人為加大供電電壓（超過-16和+16）是無效的，軟件還是按16伏計算。此電路理論計算輸出是-20伏，超出了電源負電壓，軟件仿真時數據會出錯，必須使輸出電壓小于供電電壓。若將兩輸入電壓改為15伏和45伏，仿真和計算一致，輸出小于15伏都可以，若將兩電壓改為16伏和48伏就出錯，您再試試看。

ID:879809 · 發表于 2025-9-2 13:26

實際電路這么搞必燒無疑。
