7位9腳數碼管驅動錯誤，不能正常顯示

ID:611626 · 發表于 2025-8-26 11:12

7位9腳數碼管驅動錯誤，不能正常顯示，請指教問題所在位置
代碼如下：
#include "STC8G.h"
#include "intrins.h"

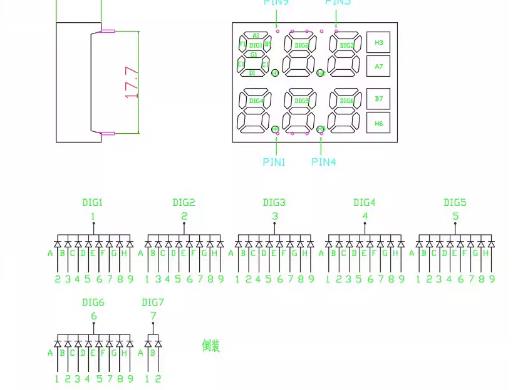

// 2921數碼管共9個引腳定義
sbit LED1 = P3^4;  // LED1腳（位選信號）
sbit LED2 = P3^5;  // LED2腳（位選信號）
sbit LED3 = P3^6;  // LED3腳（位選信號）
sbit LED4 = P3^7;  // LED4腳（位選信號）
sbit LED5 = P1^5;  // LED5腳（位選信號）
sbit LED6 = P1^6;  // LED6腳（位選信號）
sbit LED7 = P1^7;  // LED7腳（位選信號）
sbit LED8 = P5^4;  // 段選信號
sbit LED9 = P3^3;  // 段選信號

// 共陰數碼管段碼表 (0-9, A-F, 熄滅)
unsigned char code SEG_TABLE[17] = {
0x3F, // 0
0x06, // 1
0x5B, // 2
0x4F, // 3
0x66, // 4
0x6D, // 5
0x7D, // 6
0x07, // 7
0x7F, // 8
0x6F, // 9
0x77, // A
0x7C, // B
0x39, // C
0x5E, // D
0x79, // E
0x71, // F
0x00  // 熄滅
};

// ADC相關定義
#define ADC_POWER 0x80 // ADC電源控制位
#define ADC_FLAG 0x10 // ADC完成標志
#define ADC_START 0x08 // ADC開始控制位

// 函數聲明
void closeAllDigits();
void delay_ms(unsigned int ms);
void delay_us(unsigned int us);
void setSegments(unsigned char digit, unsigned char segCode);
void displayDigit(unsigned char digit, unsigned char num, bit dot);
void init();
void InitADC();
unsigned int ReadADC(unsigned char ch);
unsigned int GetAverageADC(unsigned char ch, unsigned char times);
float CalculateVoltage(unsigned int adcValue);
float CalculateCurrent(unsigned int adcValue);
void DisplayVoltage(float voltage);
void DisplayCurrent(float current);

// 關閉所有數碼管位選
void closeAllDigits() {
LED1 = 1;
LED2 = 1;
LED3 = 1;
LED4 = 1;
LED5 = 1;
LED6 = 1;
LED7 = 1;
}

// 延時函數
void delay_ms(unsigned int ms) {
unsigned int i, j;
for(i = 0; i < ms; i++)
      for(j = 0; j < 120; j++);
}

// 短延時函數
void delay_us(unsigned int us) {
while(us--) {
      _nop_();_nop_();_nop_();_nop_();
      _nop_();_nop_();_nop_();_nop_();
}
}
//關閉相應段選
void closeAllseg(unsigned char digit, unsigned char segCode)
{
switch(digit) {
      case 1:  // LED1位選
         LED2 = 0;  // a段
         LED3 =  0;  // b段
         LED4 =  0;  // c段
         LED5 =  0;  // d段
         LED6 =  0;  // e段
         LED7 =  0;  // f段
         LED8 =  0;  // g段
         LED9 = 0;  // dp段
         break;

      case 2:  // LED2位選
         LED1 =  0;  // a段
         LED3 =  0;  // b段
         LED4 = 0;  // c段
         LED5 =  0;  // d段
         LED6 =  0;  // e段
         LED7 =  0;  // f段
         LED8 =  0;  // g段
         LED9 =  0;  // dp段
         break;

      case 3:  // LED3位選
         LED1 =  0;  // a段
         LED2 = 0;  // b段
         LED4 =  0;  // c段
         LED5 =  0;  // d段
         LED6 =  0;  // e段
         LED7 = 0;  // f段
         LED8 =  0;  // g段
         LED9 =  0;  // dp段
         break;

      case 4:  // LED4位選
         LED1 = 0;  // a段
         LED2 =  0;  // b段
         LED3 =  0;  // c段
         LED5 = 0;  // d段
         LED6 = 0;  // e段
         LED7 =  0;  // f段
         LED8 =  0;  // g段
         LED9 =  0;  // dp段
         break;

      case 5:  // LED5位選
         LED1 = 0;  // a段
         LED2 =  0;  // b段
         LED3 =  0;  // c段
         LED4 =  0;  // d段
         LED6 =  0;  // e段
         LED7 =  0;  // f段
         LED8 =  0;  // g段
         LED9 =  0;  // dp段
         break;

      case 6:  // LED6位選
         LED1 =  0;  // a段
         LED2 =  0;  // b段
         LED3 =  0;  // c段
         LED4 =  0;  // d段
         LED5 =  0;  // e段
         LED7 =  0;  // f段
         LED8 =  0;  // g段
         LED9 =  0;  // dp段
         break;
}
//delay_ms(10);
}

// 設置段碼，賦值段碼到相應引腳
void setSegments(unsigned char digit, unsigned char segCode) {
// 先關閉所有LED段碼引腳
/*
LED1 = 0;
LED2 = 0;
LED3 = 0;
LED4 = 0;
LED5 = 0;
LED6 = 0;
LED7 = 0;
LED8 = 0;
LED9 = 0;
*/
closeAllseg(); //先關閉所有段選
// 根據不同數碼管設置相應的段碼
switch(digit) {
      case 1:  // LED1位選
         LED2 = (segCode & 0x01) ? 1 : 0;  // a段
         LED3 = (segCode & 0x02) ? 1 : 0;  // b段
         LED4 = (segCode & 0x04) ? 1 : 0;  // c段
         LED5 = (segCode & 0x08) ? 1 : 0;  // d段
         LED6 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;

      case 2:  // LED2位選
         LED1 = (segCode & 0x01) ? 1 : 0;  // a段
         LED3 = (segCode & 0x02) ? 1 : 0;  // b段
         LED4 = (segCode & 0x04) ? 1 : 0;  // c段
         LED5 = (segCode & 0x08) ? 1 : 0;  // d段
         LED6 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;

      case 3:  // LED3位選
         LED1 = (segCode & 0x01) ? 1 : 0;  // a段
         LED2 = (segCode & 0x02) ? 1 : 0;  // b段
         LED4 = (segCode & 0x04) ? 1 : 0;  // c段
         LED5 = (segCode & 0x08) ? 1 : 0;  // d段
         LED6 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;

      case 4:  // LED4位選
         LED1 = (segCode & 0x01) ? 1 : 0;  // a段
         LED2 = (segCode & 0x02) ? 1 : 0;  // b段
         LED3 = (segCode & 0x04) ? 1 : 0;  // c段
         LED5 = (segCode & 0x08) ? 1 : 0;  // d段
         LED6 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;

      case 5:  // LED5位選
         LED1 = (segCode & 0x01) ? 1 : 0;  // a段
         LED2 = (segCode & 0x02) ? 1 : 0;  // b段
         LED3 = (segCode & 0x04) ? 1 : 0;  // c段
         LED4 = (segCode & 0x08) ? 1 : 0;  // d段
         LED6 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;

      case 6:  // LED6位選
         LED1 = (segCode & 0x01) ? 1 : 0;  // a段
         LED2 = (segCode & 0x02) ? 1 : 0;  // b段
         LED3 = (segCode & 0x04) ? 1 : 0;  // c段
         LED4 = (segCode & 0x08) ? 1 : 0;  // d段
         LED5 = (segCode & 0x10) ? 1 : 0;  // e段
         LED7 = (segCode & 0x20) ? 1 : 0;  // f段
         LED8 = (segCode & 0x40) ? 1 : 0;  // g段
         LED9 = (segCode & 0x80) ? 1 : 0;  // dp段
         break;
}
}

// 顯示單個數碼管
void displayDigit(unsigned char digit, unsigned char num, bit dot) {
unsigned char segCode;

// 確保num在有效范圍內
if (num > 9) num = 16;  // 只允許0-9的數字顯示 if (num > 9) num = 16;

// 關閉所有數碼管位選，防止串擾
closeAllDigits();

// 獲取段碼并設置小數點：segCode緩存=段碼表
segCode = SEG_TABLE[num];
if(dot) segCode |= 0x80;  // 設置小數點

// 設置段碼
setSegments(digit, segCode);

// 打開對應的數碼管位選(共陰，低電平有效)
switch(digit) {
      case 1: LED1 = 0; break;
      case 2: LED2 = 0; break;
      case 3: LED3 = 0; break;
      case 4: LED4 = 0; break;
      case 5: LED5 = 0; break;
      case 6: LED6 = 0; break;
}

// 短暫延時，確保顯示可見
delay_ms(1);
}

// 初始化ADC
void InitADC() {
P_SW2 |= 0x80;  // 擴展寄存器訪問使能
ADC_CONTR = ADC_POWER | 0x08;  // 開啟ADC電源，使用內部參考電壓
P_SW2 &= 0x7F;  // 關閉擴展寄存器訪問
delay_ms(1);  // 等待ADC電源穩定
}

// 讀取單次ADC值
unsigned int ReadADC(unsigned char ch) {
unsigned int adcValue;

P_SW2 |= 0x80;  // 擴展寄存器訪問使能
ADC_CONTR = ADC_POWER | ch | ADC_START;
delay_us(20);  // 等待轉換開始

while (!(ADC_CONTR & ADC_FLAG));  // 等待轉換完成
ADC_CONTR &= ~ADC_FLAG;  // 清除轉換完成標志

// 讀取ADC結果
adcValue = (unsigned int)ADC_RES << 8;
adcValue |= ADC_RESL;

P_SW2 &= 0x7F;  // 關閉擴展寄存器訪問
return adcValue;
}

// 讀取多次ADC并取平均值
unsigned int GetAverageADC(unsigned char ch, unsigned char times) {
unsigned long sum = 0;
unsigned char i;

for(i = 0; i < times; i++) {
      sum += ReadADC(ch);
      delay_ms(1);
}

return (unsigned int)(sum / times);
}

// 計算電壓值
float CalculateVoltage(unsigned int adcValue) {
float refVoltage = 3.3;
float voltage = (adcValue * refVoltage) / 1023.0 * 10.0;

if(voltage > 30.0) voltage = 30.0;
return voltage;
}

// 計算電流值
float CalculateCurrent(unsigned int adcValue) {
float refVoltage = 3.3;
float current = (adcValue * refVoltage) / 1023.0 * 303.0;

if(current > 999.0) current = 999.0;
return current;
}

// 顯示電壓值 (LED1-3)
void DisplayVoltage(float voltage) {
unsigned int integerPart;
unsigned int decimalPart;

// 確保電壓值在有效范圍內
if(voltage < 0) voltage = 0;
if(voltage > 30.0) voltage = 30.0;

// 分離整數和小數部分
integerPart = (unsigned int)voltage;
decimalPart = (unsigned int)((voltage - integerPart) * 100);

// 顯示12.3V的例子：
// LED1顯示1，LED2顯示2(帶小數點)，LED3顯示3
if(integerPart >= 10) {
      // 兩位數電壓: XX.X
      displayDigit(1, integerPart / 10, 0);    // 十位
      displayDigit(2, integerPart % 10, 1);    // 個位(帶小數點)
      displayDigit(3, decimalPart / 10, 0);    // 小數第一位
} else {
      // 一位數電壓: X.XX
      displayDigit(1, integerPart, 0);          // 個位
      displayDigit(2, decimalPart / 10, 1);    // 小數第一位(帶小數點)
      displayDigit(3, decimalPart % 10, 0);    // 小數第二位
}
}

// 顯示電流值 (LED4-6)
void DisplayCurrent(float current) {
unsigned int currInt;
unsigned int integerPart;
unsigned int decimalPart;

// 確保電流值在有效范圍內
if(current < 0) current = 0;
if(current > 999.0) current = 999.0;

// 顯示45.6mA的例子：
// LED4顯示4，LED5顯示5(帶小數點)，LED6顯示6
if(current >= 100) {
      // 三位數電流: XXX
      currInt = (unsigned int)current;
      displayDigit(4, currInt / 100, 0);       // 百位
      displayDigit(5, (currInt / 10) % 10, 0); // 十位
      displayDigit(6, currInt % 10, 0);          // 個位
} else {
      // 帶小數的電流: X.XX
      integerPart = (unsigned int)current;
      decimalPart = (unsigned int)((current - integerPart) * 100);
      displayDigit(4, integerPart, 0);          // 個位2D
      displayDigit(5, decimalPart / 10, 1);    // 小數第一位(帶小數點)3B
      displayDigit(6, decimalPart % 10, 0);    // 小數第二位
}
}

// 初始化函數
void init() {
// 設置IO口為推挽輸出
P3M0 = 0xF8;  // P3.3-P3.7推挽輸出
P3M1 = 0x00;
P1M0 = 0xE0;  // P1.5-P1.7推挽輸出
P1M1 = 0x00;
P5M0 = 0x10;  // P5.4推挽輸出
P5M1 = 0x00;

// 初始關閉所有數碼管
closeAllDigits();

// 初始化ADC
InitADC();
}

// 主函數
void main() {
unsigned int adcVoltage, adcCurrent;
float voltage, current;
int i;  // 聲明在循環外，兼容C89標準

init();

while(1) {
      // 使用測試值
   //  voltage = 22.8;  // 應該顯示在LED1-3: 1, 2., 3
      current = 45.6;  // 應該顯示在LED4-6: 4, 5., 6

      // 循環顯示電壓和電流，增加刷新頻率

      // DisplayVoltage(voltage);
         DisplayCurrent(current); //顯示電流

      delay_ms(1);
}
}

ID:69038 · 發表于 2025-8-26 13:52

感覺你這樣的驅動方法不對！
你搜一下本壇的關鍵詞：“查理復用”

ID:611626 · 發表于 2025-8-26 18:04

#include "STC8G.h"
#include "intrins.h"

// 引腳定義
sbit LED1 = P3^4;  // 位選1
sbit LED2 = P3^5;  // 位選2
sbit LED3 = P3^6;  // 位選3
sbit LED4 = P3^7;  // 位選4
sbit LED5 = P1^5;  // 位選5
sbit LED6 = P1^6;  // 位選6
sbit LED7 = P1^7;  // 位選7(指示燈)
sbit LED8 = P5^4;  // 段選G
sbit LED9 = P3^3;  // 段選DP

// 共陰數碼管段碼表(0-9) - 修正版
// 位定義: bit0=A, bit1=B, bit2=C, bit3=D, bit4=E, bit5=F, bit6=G, bit7=DP
unsigned char code SEG_TABLE[10] = {
0x3F, // 0
0x06, // 1
0x5B, // 2
0x4F, // 3
0x66, // 4
0x6D, // 5
0x7D, // 6
0x07, // 7
0x7F, // 8
0x6F  // 9
};

// 顯示緩沖區 - 上排固定381，下排4顯示7，5和6不顯示
unsigned char dispBuffer[6] = {3, 8, 1, 7, 0xFF, 0xFF}; // 0xFF表示不顯示
bit indicatorState = 1;
unsigned char slot = 0;
unsigned int scanCounter = 0;

// 延時函數(約150us@24MHz) - 縮短延時減少閃爍
void Delay150us(void) {
unsigned int i;
for(i = 0; i < 360; i++);
}

// 所有引腳設置為高阻
void SetAllHighZ(void) {
P3M0 = 0x00; P3M1 = 0x00;
P1M0 = 0x00; P1M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;

LED1 = 1; LED2 = 1; LED3 = 1; LED4 = 1; LED5 = 1;
LED6 = 1; LED7 = 1; LED8 = 1; LED9 = 1;
}

// 配置引腳為推挽輸出
void SetPushPull(unsigned char pin) {
switch(pin) {
      case 1: P3M0 |= 0x10; P3M1 &= ~0x10; break;
      case 2: P3M0 |= 0x20; P3M1 &= ~0x20; break;
      case 3: P3M0 |= 0x40; P3M1 &= ~0x40; break;
      case 4: P3M0 |= 0x80; P3M1 &= ~0x80; break;
      case 5: P1M0 |= 0x20; P1M1 &= ~0x20; break;
      case 6: P1M0 |= 0x40; P1M1 &= ~0x40; break;
      case 7: P1M0 |= 0x80; P1M1 &= ~0x80; break;
      case 8: P5M0 |= 0x10; P5M1 &= ~0x10; break;
      case 9: P3M0 |= 0x08; P3M1 &= ~0x08; break;
}
}

// 驅動時隙0: LED1作為COM (上排第1位顯示3)
void DriveSlot0(void) {
unsigned char seg = SEG_TABLE[dispBuffer[0]];

SetAllHighZ();

// 配置COM為推挽低電平
SetPushPull(1);
LED1 = 0;

// 配置段選 - 修正映射關系
SetPushPull(2); LED2 = seg & 0x01;    // A1
SetPushPull(3); LED3 = (seg >> 1) & 0x01; // B1
SetPushPull(4); LED4 = (seg >> 2) & 0x01; // C1
SetPushPull(5); LED5 = (seg >> 3) & 0x01; // D1
SetPushPull(6); LED6 = (seg >> 4) & 0x01; // E1
SetPushPull(7); LED7 = (seg >> 5) & 0x01; // F1
SetPushPull(8); LED8 = (seg >> 6) & 0x01; // G1
SetPushPull(9); LED9 = 0; // 關閉小數點

Delay150us();
}

// 驅動時隙1: LED2作為COM (上排第2位顯示8)
void DriveSlot1(void) {
unsigned char seg = SEG_TABLE[dispBuffer[1]];

SetAllHighZ();

SetPushPull(2);
LED2 = 0;

SetPushPull(1); LED1 = seg & 0x01;    // A2
SetPushPull(3); LED3 = (seg >> 1) & 0x01; // B2
SetPushPull(4); LED4 = (seg >> 2) & 0x01; // C2
SetPushPull(5); LED5 = (seg >> 3) & 0x01; // D2
SetPushPull(6); LED6 = (seg >> 4) & 0x01; // E2
SetPushPull(7); LED7 = (seg >> 5) & 0x01; // F2
SetPushPull(8); LED8 = (seg >> 6) & 0x01; // G2
SetPushPull(9); LED9 = 0;

Delay150us();
}

// 驅動時隙2: LED3作為COM (上排第3位顯示1)
void DriveSlot2(void) {
unsigned char seg = SEG_TABLE[dispBuffer[2]];

SetAllHighZ();

SetPushPull(3);
LED3 = 0;

SetPushPull(1); LED1 = seg & 0x01;    // A3
SetPushPull(2); LED2 = (seg >> 1) & 0x01; // B3
SetPushPull(4); LED4 = (seg >> 2) & 0x01; // C3
SetPushPull(5); LED5 = (seg >> 3) & 0x01; // D3
SetPushPull(6); LED6 = (seg >> 4) & 0x01; // E3
SetPushPull(7); LED7 = (seg >> 5) & 0x01; // F3
SetPushPull(8); LED8 = (seg >> 6) & 0x01; // G3
SetPushPull(9); LED9 = 0;

Delay150us();
}

// 驅動時隙3: LED4作為COM (下排第4位顯示7)
void DriveSlot3(void) {
unsigned char seg = SEG_TABLE[dispBuffer[3]];

SetAllHighZ();

SetPushPull(4);
LED4 = 0;

SetPushPull(1); LED1 = seg & 0x01;    // A4
SetPushPull(2); LED2 = (seg >> 1) & 0x01; // B4
SetPushPull(3); LED3 = (seg >> 2) & 0x01; // C4
SetPushPull(5); LED5 = (seg >> 3) & 0x01; // D4
SetPushPull(6); LED6 = (seg >> 4) & 0x01; // E4
SetPushPull(7); LED7 = (seg >> 5) & 0x01; // F4
SetPushPull(8); LED8 = (seg >> 6) & 0x01; // G4
SetPushPull(9); LED9 = 0;

Delay150us();
}

// 驅動時隙4: LED5作為COM (下排第5位不顯示)
void DriveSlot4(void) {
SetAllHighZ();
// 僅關閉COM，不設置任何段選
SetPushPull(5);
LED5 = 1; // 不激活位選
Delay150us();
}

// 驅動時隙5: LED6作為COM (下排第6位不顯示)
void DriveSlot5(void) {
SetAllHighZ();
// 僅關閉COM，不設置任何段選
SetPushPull(6);
LED6 = 1; // 不激活位選
Delay150us();
}

// 驅動時隙6: LED7作為指示燈
void DriveSlot6(void) {
SetAllHighZ();

SetPushPull(7);
LED7 = 0; // 激活指示燈

SetPushPull(1); LED1 = indicatorState;
SetPushPull(2); LED2 = indicatorState;

Delay150us();
}

// 掃描所有時隙
void ScanSlots(void) {
switch(slot) {
      case 0: DriveSlot0(); break;
      case 1: DriveSlot1(); break;
      case 2: DriveSlot2(); break;
      case 3: DriveSlot3(); break;
      case 4: DriveSlot4(); break;
      case 5: DriveSlot5(); break;
      case 6: DriveSlot6(); break;
}

slot++;
if(slot >= 7) slot = 0;

// 降低指示燈閃爍頻率
if(++scanCounter >= 4000) {
      scanCounter = 0;
      indicatorState = !indicatorState;
}
}

// 主函數
void main(void) {
SetAllHighZ();

while(1) {
      // 高頻掃描確保顯示穩定
      ScanSlots();
}
}

ID:1133081 · 發表于 2025-8-26 20:33

zhuls 發表于 2025-8-26 13:52
感覺你這樣的驅動方法不對！
你搜一下本壇的關鍵詞：“查理復用”

這種數碼管不適用“查理復用”方式，9個腳有7個是段位輪換共用�？梢园盐籦it插入段碼編一個int型2維數組，也就是7位8段。

ID:1034262 · 發表于 2025-8-26 22:52

驅動這種數碼管，N個IO最多可以驅動N(N-1)個LED，9個IO最多可以驅動9*8=72段，即9個帶小數點的數碼管。
驅動原則是：
分N個時隙驅動，每次驅動時一個IO做COM驅動，另外(N-1)個IO做SEG驅動。
先把所有IO設置為高阻。
對于共陰，不顯示的SEG為高阻，顯示的SEG推挽輸出1, COM推挽輸出0。
對于共陽，不顯示的SEG為高阻，顯示的SEG推挽輸出0, COM推挽輸出1。

ID:384109 · 發表于 2025-8-26 22:52

查理復用好像需要引進有硬件高阻功能才行

ID:69038 · 發表于 2025-8-27 00:01

WL0123 發表于 2025-8-26 20:33
這種數碼管不適用“查理復用”方式，9個腳有7個是段位輪換共用。可以把位bit插入段碼編一個int型2維數組 ...

你在主樓“數碼管.jpg "圖中所展示的邏輯，就是要用“查理復用”的方式來驅動。。
9個腳最多可驅動9*8=72個LED。也就是最多可驅動9位8段（7段+小數點），
所以你才7位，算是富余了。

ID:69038 · 發表于 2025-8-27 00:43

你要有兩個數組做緩存，一個是顯示內容，另一個是段碼映射表，
比如你要顯示“0123456”7個數字，就要有段表buf[7];//7位屏
再來個輸出映射表，比如dis[9]；//共9個掃描線
當你buf[7]中7個要顯示數字有改變時，要根據圖中所示邏輯表映射到dis[9]中：
如我這個是6線驅動4位時鐘屏，剛好30個LED（6*5=30）
這是映射關系：

// void trans4_6(unsigned char sec_point)
//{
// char i;
// for(i=0;i<6;i++) dis[i]=0; // 清顯示緩存
// dis[0] |= (buf[0] & 0x1F) << 1; // dis0的bit[5:1]=buf0的bit[4:0]
// dis[1] |= (buf[0] & 0x20) >> 5; // dis1的bit[0]=buf0的bit[5]
// dis[1] |= (buf[0] & 0x40) >> 4; // dis1的bit[2]=buf0的bit[6]
// dis[1] |= (buf[1] & 0x07) << 3; // dis1的bit[5:3]=buf1的bit[2:0]
// dis[2] |= (buf[1] & 0x18) >> 3; // dis2的bit[1:0]=buf1的bit[4:3]
// dis[2] |= (buf[1] & 0x60) >> 2; // dis2的bit[4:3]=buf1的bit[6:5]
// dis[2] |= (buf[2] & 0x01) << 5; // dis2的bit[5]=buf2的bit[0]
// dis[3] |= (buf[2] & 0x0E) >> 1; // dis3的bit[2:0]=buf2的bit[3:1]
// dis[3] |= (buf[2] & 0x30) ; // dis3的bit[5:4]=buf2的bit[5:4]
// dis[4] |= (buf[2] & 0x40) >> 6; // dis4的bit[0]=buf2的bit[6]
// dis[4] |= (buf[3] & 0x07) << 1; // dis4的bit[3:1]=buf3的bit[2:0]
// dis[4] |= (buf[3] & 0x08) << 2; // dis4的bit[5]=buf3的bit[3]
// dis[5] |= (buf[3] & 0x70) >> 4; // dis5的bit[2:0]=buf3的bit[6:4]
// if(sec_point & 0x01) dis[5] |= 0x08; //顯示上秒點
// if(sec_point & 0x02) dis[5] |= 0x10; //顯示下秒點
//}

復制代碼

然后再在中斷中掃描dis[9]:
比如：

// void scan_led_io(unsigned char line)
//{
// unsigned char i;
// unsigned char io;
// unsigned char tdat;
//
// io=scan_io_tbl[line]; //掃描線轉IO口bit[x] ;//因為掃描線不是連續的，才要有此動作。
// dat=dis[line]; //當前掃描線對應的數值
//
// led_input(); //所有掃描線均為輸入高阻態
// led_pp_out(io); //當前掃描線為PP輸出，（且為低--代碼共用，不想改了）
// P1 |= check_tbl[line]; //當前掃描線輸出高
//
// for(i=0;i<6;i++) //共6條線
// {
// if(i==io) continue; //是當掃描線，跳過
// if(dat & check_tbl[i])//負極線，且有效
// led_pp_out(i); //輸出低
// }
//}

復制代碼

以上是以IO線為掃描基準，當某些IO
輸出能力不足時，會LED顯示亮度不均！
還有一種方法是，以單個LED為基準，一次掃描一個LED，可以解決亮度問題，但掃描代碼要更改。。
個人更喜歡用單點掃顯方式，省去 void trans4_6(unsigned char sec_point) 映射動作，不過要多做一個表，
如（這個是8線56燈）：

unsigned int code led_map[led_num]={
0x0001, //1A 第一個[0]是buf[0],第二個[0]是bit[0],第3個[0]是正極P1[0],第4個[1]是負極P1[1]，下同，略；
0x0102, //1B
0x0203, //1C
0x0304, //1D
0x0405, //1E
0x0506, //1F
0x0607, //1G
0x0763, //1H
。
。

復制代碼

然后，在中斷掃描：

//tim0中斷
//每進中斷掃顯一個LED,亮度均勻，但整體亮度略低。。。
//占用0.5ms時視頻不閃，1ms時視頻微閃，2ms時視頻明顯見閃；
//以祼眼視覺為準。
void tim0_Isr() interrupt 1 //
{
tms++;
buf_index = led_map[tim_count]>>12 & 0x0f;
bit_index = led_map[tim_count]>>8 & 0x0f;
led_p = led_map[tim_count]>>4 & 0x0f;
led_n = led_map[tim_count]& 0x0f;
led_input();//所有LED相關的IO均置輸入（高阻，滅所有LED）
//檢測buf[0-6]中[bit0:bit7]的值，為“1”需點亮，為“0”不點亮
if( buf[buf_index] & 1 << bit_index )
{
led_pp_out(led_p,1); //當前正極線為PP輸出，且置高
led_pp_out(led_n,0); //對應LED輸出低
}
tim_count++; //下一次要掃描的IO
tim_count%=led_num; //全屏共8個IO復用
}

復制代碼

說了這么多，以上內容希望能幫到你。。。

ID:1133081 · 發表于 2025-8-27 07:11

zhuls 發表于 2025-8-27 00:01
你在主樓“數碼管.jpg "圖中所展示的邏輯，就是要用“查理復用”的方式來驅動。。
9個腳最多可驅動9*8=7 ...

你的觀點是對的，我在4樓的方法不成熟，行不通。

ID:611626 · 發表于 2025-8-27 08:56

zhuls 發表于 2025-8-27 00:01
你在主樓“數碼管.jpg "圖中所展示的邏輯，就是要用“查理復用”的方式來驅動。。
9個腳最多可驅動9*8=7 ...

現在測試中感覺是時序不正確，出現亂碼，有的位不顯示現象

ID:69038 · 發表于 2025-8-27 13:53

宏達工控發表于 2025-8-27 08:56
現在測試中感覺是時序不正確，出現亂碼，有的位不顯示現象

你可以單獨測試，只顯示一個數字，比如第一位顯示“1”，234567位不顯，再第二位顯示“2”，134567位不顯。。。
看看能不能正常？

ID:584814 · 發表于 2025-8-27 18:12

7位9腳是啥意思？
1、通常一位數碼管有8只腳（不要點的7只腳），加上7位引腳至少是15腳；
2、如果是7位數碼管共只有9只引腳，是查理利用方式驅動，這個沒專用芯片是單片機直驅。
如果是1，建議買個成品的驅動芯片只要幾毛錢；如果是2，就找查理復用驅動法。

ID:774370 · 發表于 2025-8-28 15:12

看圖片確實為查理復用的數碼管

ID:611626 · 發表于 2025-8-29 17:47

void Io_init (void)// 模式初值設置
{
P1M0 &= ~(0xE0); P1M1 |= 0xE0; // 設置P1.5, P1.6, P1.7為高阻: 11100000 -> M0=0, M1=1: 高阻
P3M0 &= ~(0xF8); P3M1 |= 0xF8; // 設置P3.3~P3.7為高阻: 11111000 -> 0xF8
P5M0 &= ~(0x10); P5M1 |= 0x10; // P5.4設置P5.4為高阻: 00010000
}
void DG1(int a)
{
Io_init ();
   switch(a) //2A3B4=P3.3dp9-3.5-9.7 C5D6E7F=P1.5-1.7 P3.4配置雙向口  9DP
{  //顯示0=abcdef 234 567 P35-P37 P15-P17
         //P3M1 =0000 0111=07 P3M0 =1111 1000=F8 設置為推挽 P3=11101000=E8
case 0:{
P3M1 = 0x07;  P3M0 = 0xF8;  P3 = 0xE8; delay(x); //1ABC //0.
            P1M1 = 0x1F;  P1M0 = 0xE0;  P1 = 0xE0; delay(x); //1DEF
P5M1 = 0xFF;  P5M0 = 0x00;  P5 = 0x00; delay(x); //1G

break;}
   //顯示1=bc=34 =1  1=0 錯誤同時點亮第二位1第五第六位CD段//DP 11111000=F8  P3M0 &= ~(0xF8)
// P3M1 =0010 1111=2F0x27 P3M0 =1101 0000=D0 0xC8; P3=1100 0000=C0
case 1:{
/* P3M1 |= 0x2F;  P3M0 |= 0XD8;  P3 = 0xC0; delay(x); //1BC  0xC8 //1.
P1M1 |= 0xFF;  P1M0 |= 0x00;  P1 = 0x00; delay(x); //1DEF
P5M1 |= 0xFF;  P5M0 |= 0x00;  P5 = 0x00; delay(x); //1G */
         P3M1 &= 0x20;  P3M0 |= 0xD8;  P3 = 0xC0; delay(x);
P1M0 &= ~(0xE0); P1M1 |= 0xE0; P1 = 0x00; delay(x); //
P5M0 &= ~(0x10); P5M1 |= 0x10; P5 = 0x00; delay(x); //
break;}
}

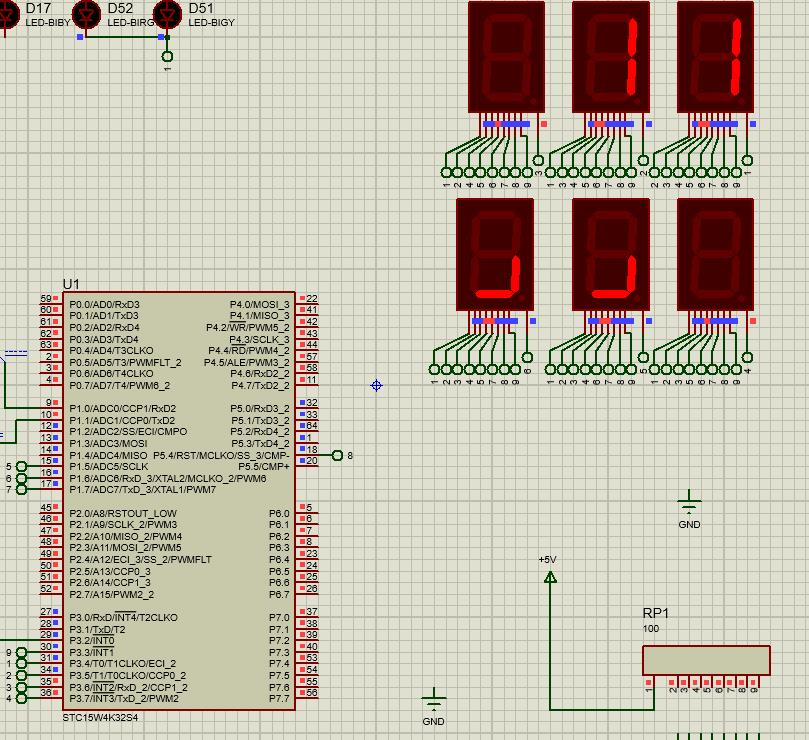

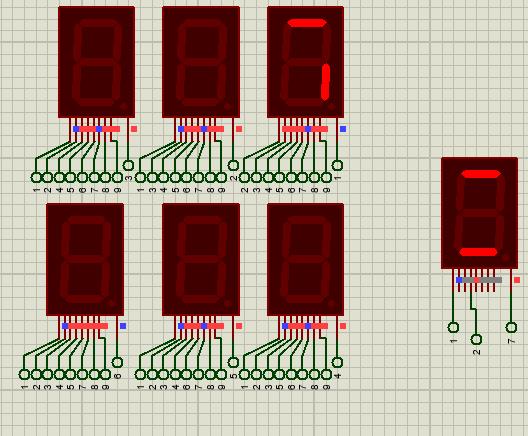

請解釋：當前顯示1，為啥顯示成這樣

ID:69038 · 發表于 2025-8-29 21:25

宏達工控發表于 2025-8-29 17:47
void Io_init (void)// 模式初值設置
{
P1M0 &= ~(0xE0); P1M1 |= 0xE0; // 設置P1.5, P1.6, P1.7 ...

看你這圖中的LED的管腳，不是高（紅）就是低（藍）。。高阻或辦入態的應該是灰色才對
不知道是不是沒有開高阻，或是Proteus中的51模型不能正確設為高阻？

ID:1133081 · 發表于 2025-8-29 22:12

宏達工控發表于 2025-8-29 17:47
void Io_init (void)// 模式初值設置
{
P1M0 &= ~(0xE0); P1M1 |= 0xE0; // 設置P1.5, P1.6, P1.7 ...

樓主想多了，Proteus根本不能正常仿真查理復用驅動LED，更無法仿真查理復用驅動數碼管。不信你仿真PWM調LED亮度試試。

ID:611626 · 發表于 2025-8-30 08:41

WL0123 發表于 2025-8-29 22:12
樓主想多了，Proteus根本不能正常仿真查理復用驅動LED，更無法仿真查理復用驅動數碼管。不信你仿真PWM調L ...

我說哪，瞎忙活了幾天，邏輯怎么修改都不行

帳號		自動登錄	找回密碼
密碼			立即注冊

	14^# 無效樓層，該帖已經被刪除

wwwxxx国产_337p日本欧洲亚洲大胆张筱雨_免费在线看成人av_日本黄色不卡视频_国产精品成熟老女人_99视频一区_亚洲精品97久久中文字幕_免费精品视频在线_亚洲色图欧美视频_欧美一区二三区

7位9腳數碼管驅動錯誤，不能正常顯示

7位9腳數碼管驅動錯誤，不能正常顯示
