此程序是在上一個程序進行修改而來，把年月日刪除，替換為可調溫度上下限。
帶有可調時間星期功能，按鍵發聲功能，手動設定溫度上下限功能，溫度報警功能，適用于AT89S52芯片。芯片內存剩余3.8K。
可擴展功能：鬧鐘。
程序
#include"reg51.h"
#define uchar unsigned char
#define uint unsigned int
sbit BEEP=P3^7; //// 定義蜂鳴器口
unsigned char L,H; //// 定義高低溫度變量
/////////////////////////////////////////////////////////////////////////////////////////////////
/**********報警聲音**************/
void bi(uint t)
{
int c,n;
for(c=0;c<t;c++)
{
for(n=0;n<50;n++);
BEEP=~BEEP; //按位取反BEEP
}
//return(t);
}
///////////////////////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////////////////////////
/**********18b20溫度程序**********/
sbit DQ=P3^6; //定義溫度數據口
int xs; //定義小數
unsigned int temp,temp1,temp2; //定義溫度轉換變量
//////////////////////////////////////////////////////////////////////////////////////////////
/*********18B20延時程序************/
void delay_18B20(unsigned int i)
{
while(i--);
}
//////////////////////////////////////////////////////////////////////////////////////////////
/*********ds18b20初始化函數*********/
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ復位 ds18b20通信端口
delay_18B20(8); //稍做延時
DQ = 0; //單片機將DQ拉低
delay_18B20(80); //精確延時 大于 480us
DQ = 1; //拉高總線
delay_18B20(4);
x=DQ; //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
delay_18B20(20);
}
///////////////////////////////////////////////////////////////////////////////////////////
/********ds18b20讀一個字節**********/
unsigned char ReadOneChar(void)
{
unsigned char i=0,dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; //高電平拉成低電平時讀周期開始
dat>>=1;
DQ = 1; //給脈沖信號
if(DQ)
dat|=0x80;
delay_18B20(4);
}
return(dat);
}
//////////////////////////////////////////////////////////////////////////////////////////
/*************ds18b20寫一個字節****************/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0; //從高電平拉至低電平時,寫周期的開始
DQ = dat&0x01; //數據的最低位先寫入
delay_18B20(5); //60us到120us延時
DQ = 1;
dat>>=1; //從最低位到最高位傳入
}
}
////////////////////////////////////////////////////////////////////////////////////////////
/**************讀取ds18b20當前溫度************/
void ReadTemperature(void)
{
unsigned char a=0,b=0,t=0;
Init_DS18B20 ( );
WriteOneChar ( 0xCC ); // 跳過讀序號列號的操作
WriteOneChar ( 0x44 ); // 啟動溫度轉換
delay_18B20 ( 100 ); // this message is wery important
Init_DS18B20 ( );
WriteOneChar ( 0xCC ); //跳過讀序號列號的操作
WriteOneChar ( 0xBE ); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
delay_18B20 ( 100 );
a=ReadOneChar( ); //讀取溫度值低位
b=ReadOneChar( ); //讀取溫度值高位
temp1 = b<<4; //高8位中后三位數的值
temp1+= ( a&0xf0 )>>4; //低8位中的高4位值加上高8位中后三位數的值 temp1室溫整數值
temp2 = a&0x0f; //小數的值
temp = ( ( b*256+a ) >>4 ); //當前采集溫度值除16得 實際溫度值 zhenshu
xs=temp2*0.0625*10; //小數位,若為0.5則算為5來顯示 xs小數 xiaoshu
}
/////////////////////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////////////////////
/*********************1602液晶程序********************/
/******定義液晶控制口*******/
sbit lcdrs=P2^5; //定義液晶三個控制口
sbit lcdrw=P2^6;
sbit lcden=P2^7;
sbit K1=P3^0; //定義三個開關
sbit K2=P3^1;
sbit K3=P3^2;
/////////////////////////////////////////////////////////////////////////////////////////////////
/******定義變量*******/
uchar count,shi,fen,miao,xq,K1num; //定義時間程序里所需要的變量
/////////////////////////////////////////////////////////////////////////////////////////////////
/******定義數組*******/

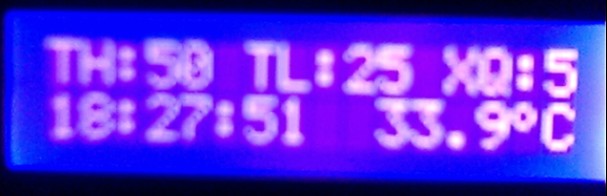

uchar code table [ ]= "TH:38 TL:25 XQ:7"; //液晶界面顯示的內容
uchar code table1[ ]= "23:59:55 . C";
//////////////////////////////////////////////////////////////////////////////////////////////////
/******延時程序*******/
void delay(uint m) //液晶延時程序
{
uint i,j;
for(i=m;i>0;i--)
for(j=110;j>0;j--);
}
///////////////////////////////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////////////////////////
/**********寫指令*************/
void write_com(uchar com)
{
lcdrs=0;
lcdrw=0;
lcden=0;
P0=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
/////////////////////////////////////////////////////////////////////////////////////
/************寫數據*************/
void write_data(uchar date)
{
lcdrs=1;
lcdrw=0;
lcden=0;
P0=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
///////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////////////////
/***************液晶顯示程序***************/
/*********時分秒數的分離**********/
void write_sfm(uchar add,uchar date)
{
uchar shi,ge; //分離數字，如35，分成3和5
shi=date/10;
ge=date%10;
write_com ( 0x80+0x40+add );
write_data ( 0x30+shi );
write_data ( 0x30+ge );
}
//////////////////////////////////////////////////////////////////
/**********星期***********/
void write_xq(uchar add1,uchar date1)
{
uchar ge; //星期只需要一個數字顯示
ge=date1%10;
write_com ( 0x80+add1 );
write_data ( 0x30+ge );
}
////////////////////////////////////////////////////////////////
/************高溫低溫數的分離************/
void write_HL(uchar add2,uchar date2)
{
uchar shi,ge;
shi=date2/10;
ge=date2%10;
write_com(0x80+add2);
write_data(0x30+shi);
write_data(0x30+ge);
}
/////////////////////////////////////////////////////////////////////////////////////////////
/////////////////////////////////////////////////////////////////////////////////////////////
/***************按鍵調時程序***************/
void keycan()
{
/**********功能選擇**********/
if( K1==0 ) { K1num++; delay(2); if( K1==0 ) { while(!K1);bi(300);
if( K1num==1 ) { TR0=0; write_com ( 0x80+0x40+7 ); write_com(0x0f); }
if( K1num==2 ) { write_com ( 0x80+0x40+4 ); }
if( K1num==3 ) { write_com ( 0x80+0x40+1 ); }
if( K1num==4 ) { write_com ( 0x80+15 ); }
if( K1num==5 ) { write_com ( 0x80+10 ); }
if( K1num==6 ) { write_com ( 0x80+4 ); }
if( K1num==7 ) { K1num=0; write_com(0x0c); TR0=1; }
}
}
/////////////////////////////////////////////////////////////////////////////////////////////////
/*********功能加*********/
if( K1num!=0 ) {
if( K2==0 ) { delay(2);
if( K2==0 ) { while(!K2);bi(300);
if( K1num==1 ) { miao++; if( miao==60 ) miao=0; write_sfm ( 6,miao); write_com ( 0x80+0x40+7 ); }
if( K1num==2 ) { fen++; if( fen==60 ) fen=0; write_sfm ( 3,fen ); write_com ( 0x80+0x40+4 ); }
if( K1num==3 ) { shi++; if( shi==24 ) shi=0; write_sfm ( 0,shi ); write_com ( 0x80+0x40+1 ); }
if( K1num==4 ) { xq++; if( xq==8 ) xq=1; write_xq (15,xq ); write_com ( 0x80+15 ); }
if( K1num==5 ) { L++; if( L==100) L=0; write_HL( 9,L ); write_com ( 0x80+10 ); }
if( K1num==6 ) { H++; if( H==100) H=0; write_HL( 3,H ); write_com ( 0x80+4 ); }
}
}
}
////////////////////////////////////////////////////////////////////////////////////////////////////////////////
/**********功能減************/
if(K1num!=0) {
if(K3==0 ) { delay(2);
if(K3==0 ) { while(!K3); bi(300);
if( K1num==1 ) { miao--; if( miao==-1 ) miao=59; write_sfm ( 6, miao); write_com ( 0x80+0x40+7 ); }
if( K1num==2 ) { fen--; if( fen==-1 ) fen =59; write_sfm ( 3, fen ); write_com ( 0x80+0x40+4 ); }
if( K1num==3 ) { shi--; if( shi==-1 ) shi =23; write_sfm ( 0, shi ); write_com ( 0x80+0x40+1 ); }
if( K1num==4 ) { xq--; if( xq==0 ) xq = 7; write_xq (15, xq ); write_com ( 0x80+15 ); }
if( K1num==5 ) { L--; if( L==-1 ) L=99; write_HL ( 9,L ); write_com ( 0x80+10 ); }
if( K1num==6 ) { H--; if( H==-1 ) H=99; write_HL ( 3,H ); write_com ( 0x80+4 ); }
}
}
}
}
////////////////////////////////////////////////////////////////////////////////////////////////////
/*************初始化**************/
void init()
{
uchar num; //定義一個變量num，用于下面數組的初始化//
lcden=0;
write_com ( 0x38 );
write_com ( 0x0c ); //不顯示光標
write_com ( 0x06 ); //光標向右邊自動移位
write_com ( 0x01 ); //清屏
shi=23; fen=59; miao=55;
xq=7; H=38;L=25;
write_com ( 0x80 );
for( num=0; num<16; num++ )
{ write_data( table[num] ); delay(10); }
write_com ( 0x80+0x40 );
for( num=0; num<16; num++ )
{ write_data( table1[num] ); delay(10); }
///////////////////////////////////////////////////////////////////////////////////////
/********定時器初始化*************/
TMOD=0x01; //定義定時器0，工作方式1
TH0=(65536-50000)/256; //高8位
TL0=(65536-50000)%256; //低8位
EA=1; //開全局中斷
ET0=1;
TR0=1; //打開定時器
}
///////////////////////////////////////////////////////////////////////////////////////////////////////
/***********定時器中斷函數************/
void timer0() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
count++;
if( count==20 ) { count=0; miao++;
if( miao==60 ) { miao=0; fen++; }
if( fen==60 ) { fen=0; shi++; }
if( shi==24 ) { shi=0; xq++;
if( xq==8 ) { xq=1; } }
}
}
///////////////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////////////////
/*****************************************/
uchar code mytab[8]={0x0C,0x12,0x12,0x0C,0x00,0x00,0x00,0x00};
/* 設定顯示位置
/**************************************/
void lcd_pos(uchar pos)
{
write_com(pos | 0x80) ; //數據指針=80+地址變量
}
/////////////////////////////////////////////////////////////////////////////
/*自定義字符寫入CGRAM
/*********************************/
void writetab()
{
unsigned char i ;
write_com(0x40) ; //寫CGRAM
for (i = 0 ; i< 8 ; i++)
write_data(mytab[ i ]) ;
}
/////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////
void wendu() /////溫度顯示程序/////
{
writetab( ) ; //自定義字符寫入CGRAM
delay ( 5 ) ;
lcd_pos ( 0x4e ) ; //顯示圈圈
write_data( 0x00 ) ; //顯示自定義字符
write_com ( 0x0c );
ReadTemperature();
write_com ( 0x80+0x40+10 );
write_data ( 0x30+temp/10 );
write_com ( 0x80+0x40+11 );
write_data ( 0x30+temp%10 );
write_com ( 0x80+0x40+13 );
write_data ( 0x30+xs%10 );
/////時間顯示地址/////
write_sfm( 6,miao );
write_sfm( 3,fen );
write_xq (15,xq );
write_sfm( 0,shi );
}
//////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////
//////溫度報警程序//////
void baojing()
{
if(H==temp)
{
bi(500);
}
if(L==temp)
{
bi(500);
}
}
//////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////
/***************主函數***************/
void main()
{
init();
while(1)
{
keycan();
wendu();
baojing();
}
}
