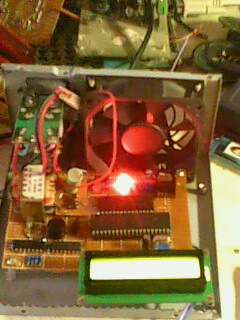

本文介紹了一種以51單片機為主控器的數字電壓表。該數字電壓表采用1602液晶作為顯示部分。采用TLC1549模數轉換器將檢測到的模擬電壓值轉換為10位二進制數據送往單片機處理。采用STC89C52單片機將接收到的二進制數據進行運算處理后在液晶顯示器顯示被測電壓值。由運放LM339和與非門74LS00構成輸入電壓接反報警功能，超過測量量程提示功能。
該系統實現了0-50V直流電壓的測量，測量精度為0.05V。采用10位串行A/D （TLC1549）進行模數轉換，比采用常用的8位并行A/D（ADC0809等）硬件電路更為簡單，測量精度更高。1602液晶顯示器比數碼管顯示更為直觀，豐富的信息。
該系統只設計了測量顯示功能，由于為單片機留有豐富的I/O，所以可以方便的擴展其他功能。
(本文系51hei單片機網會員jcde225原創。由于本人菜鳥一只，不足之處還請各位大蝦指點。例如顯示的電壓值最低位常在0，4，9之間跳動。調了很久都沒解決這個問題。）
#include <reg52.h> //52系列頭文件
#define Disdata P1 //液晶數據端口
#define uchar unsigned char //無符號字符8位
#define uint unsigned int //無符號整數8位
uint data dis[4]={0x00,0x00,0x00,0x00};//4個數據單元和一個
uchar code table[]="VOLTAGE:+ . V"; //定義初始上電液晶默認顯示狀態
uchar code table1[]="designed by :";
uchar code table3[]=" Li Xiaojun";
uchar code table2[]="SCOPE: 0-50.00V";
uchar code table4[]=" not reversed! ";
sbit lcden=P3^2;//定義液晶使能端
sbit lcdrs=P3^0;//定義液晶RS端
sbit rw=P3^1;//定義液晶RW端
sbit ALE=P2^3;//定義鎖存地址控制位
sbit cs_ad=P3^5;//片選段，低電平有效
sbit dout=P3^4;//數據輸出端
sbit clk=P3^3; //轉換結束標志位
sbit speak=P3^7;//蜂鳴器
sbit bijiao=P3^6;//接反檢測信號
data int result;//測量變量暫存地址
void jiefan();//接反子函數
uchar num,num1,num2,num3,num4,num5;
uchar shii,gei;
//********延時函數************
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
//*************
void write_com(uchar com) //液晶寫命令函數
{
lcdrs=0;
P1=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_data(uchar date) //液晶寫數據函數
{
lcdrs=1;
P1=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_sg(uchar add,uchar date) //寫整數位和小數位函數
{
uchar shi,ge;
shi=date/10; //分解出一個2位數的十位
ge=date%10;
write_com(0x80+add); //設置顯示位置
write_data(0x30+shi); //送去液晶顯示十位
write_data(0x30+ge); //送去液晶顯示個位
}
void init()
{
rw=0;
lcden=0;
shii=0;
gei=0;
write_com(0x38); //初始化1602液晶
write_com(0x0c);
write_com(0x06);
write_com(0x01);
write_com(0x80); //設置顯示初始坐標
for(num2=0;num2<13;num2++)
{
write_data(table1[num2]);
delay(5);
}
write_com(0x80+40);
for(num3;num3<16;num3++)
{
write_data(table3[num3]);
delay(5);
}
delay(3000);
}
//*******************************
void scan1()
{
write_com(0x80); //設置顯示初始坐標
for(num=0;num<16;num++)
{
write_data(table[num]);
delay(5);
}
write_sg(9,shii);
write_sg(12,gei);
write_com(0x80+40);
for(num1;num1<16;num1++)
{
write_data(table2[num1]);
delay(5);
}
write_sg(9,shii);
write_sg(12,gei);
}
//****TLC1549轉換處理子函數********
void test()
{
data uchar i;
cs_ad=1; //禁止i/o clock
cs_ad=0; //開啟控制電路，使能data out和i/o clock
result=0; //清轉換變量
for(i=0;i<10;i++) //采集10次 ，即10bit
{
clk=0;
result*=2;
if(dout) result++;
clk=1;
}
delay(590);
cs_ad=1; ;;;; //data out 返回到高阻狀態而終止序列
//****數據轉換處理**********
result=result*10; //結果值擴大10倍
dis[2]=result/205; //計算整數位
dis[3]=result%205; //余數暫存
dis[3]=dis[3]*10; //計算小數第一位
dis[1]=dis[3]/205;
dis[3]=dis[3]%205;
dis[3]=dis[3]*10; //計算小數第二位
dis[0]=dis[3]/205;
shii=dis[2];
gei=dis[1]*10+dis[0];
write_sg(9,shii);
write_sg(12,gei);
}
//*****接反子函數*********
void jiefan()
{
if(bijiao==0)
{
delay(100);
if(bijiao==0)
{
speak=0;
}
else
speak=1;
}
else
{
speak=1;
}
}
//*******主函數*****
void main()
{
init();
scan1();
while(1)
{
test();
jiefan();
}
}
