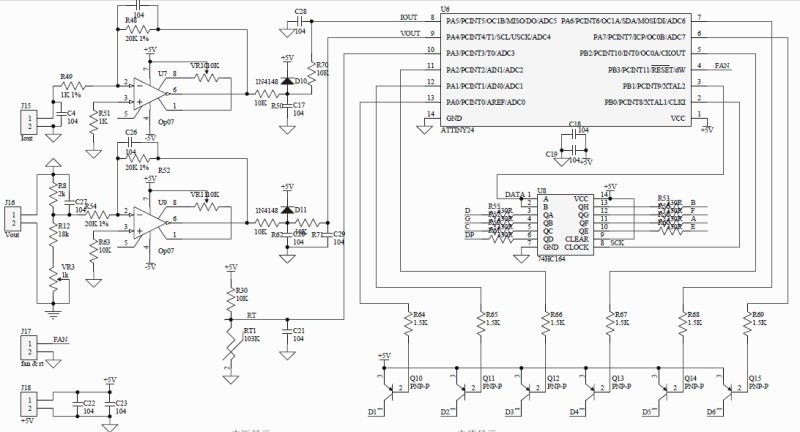

CPU電路圖
顯示電路
控制板電路圖
程序
#include <iotiny24.h> // 包含型號頭文件
//#include <iot24v.h>
#include <iomacro.h> // 包含"位"操作頭文件
#include <ctype.h>
#include <math.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <stdarg.h>
#define uchar unsigned char
#define uint unsigned int
#define TRUE 1
#define FALSE 0
#define ad_Temp_flag 0x03 // 溫度轉換通道
#define ad_Vout_flag 0x04 // 電壓轉換通道
#define ad_Iout_flag 0x05 // 電流轉換檢測
#define FAN_ON (PORTB_Bit3 = 1) // FAN 開
#define FAN_OFF (PORTB_Bit3 = 0) // FAN 關
#define D1_ON (PORTA_Bit0 = 0) // D1 開
#define D1_OFF (PORTA_Bit0 = 1) // D1 關
#define D2_ON (PORTA_Bit1 = 0) // D2 開
#define D2_OFF (PORTA_Bit1 = 1) // D2 關
#define D3_ON (PORTA_Bit2 = 0) // D3 開
#define D3_OFF (PORTA_Bit2 = 1) // D3 關
#define D4_ON (PORTB_Bit2 = 0) // D4 開
#define D4_OFF (PORTB_Bit2 = 1) // D4 關
#define D5_ON (PORTA_Bit6 = 0) // D5 開
#define D5_OFF (PORTA_Bit6 = 1) // D5 關
#define D6_ON (PORTA_Bit7 = 0) // D6 開
#define D6_OFF (PORTA_Bit7 = 1) // D6 關
#define DATA164_ON (PORTB_Bit1 = 1) // 74HC164 DATA=1
#define DATA164_OFF (PORTB_Bit1 = 0) // 74HC164 DATA=0
#define CLK164_ON (PORTB_Bit0 = 1) //
#define CLK164_OFF (PORTB_Bit0 = 0) //
#define Temp_out_lo 0x339 // -5℃ 41.56K
#define Temp_out_hi 0x10e // 50℃ 3.588K
uint ad_Temp_result; // 溫度轉換結果
uint ad_Vout_result; // 電壓轉換結果
uint ad_Iout_result; // 電流轉換結果
uint Vout_disp;
uint Iout_disp;
uint Iout_adj;
uchar time_cnt1;
uchar adc_get_flag;
//#pragma vector=0x10;
//__interrupt void TIMER2_OVF_Server(void);
void mcu_init(void); // I/O初始化,PWM初始化
void adc_init(void); // ADC初始化
uint adc_get(uchar adc_ch); // 啟動AD轉換，并返回轉換值
void Vout_adc_get(void); // 電壓檢測
void Temp_adc_get(void); // 溫度檢測
void Iout_adc_get(void); // 電流檢測
//數碼管顯示代碼定義
__flash uchar disp_led[10] @0x0040 =
{
0x0a, // '0'
0x7b, // '1'
0x4c, // '2'
0x58, // '3'
0x39, // '4'
0x98, // '5'
0x88, // '6'
0x5b, // '7'
0x08, // '8'
0x18, // '9'
};
/******************************************************************************/
//延時函數
void delay_1us(void) // 1us延時函數
{
asm("nop");
}
void delay_nus(uchar n) // N us延時函數
{
for(;n>0;n--)
{
delay_1us();
}
}
// 內部晶振頻率為8MHz
void delay_1ms(void) // 1ms延時函數
{
uint i;
for(i=1142;i>0;i--); // 8*143-2
}
void delay_nms(uchar n) // N ms延時函數
{
for(;n>0;n--)
{
asm("wdr"); // 喂狗
delay_1ms();
}
}
/*******************************************************************************
函數名：mcu_init()
作用：I/O初始化,PWM初始化
輸入：無
返回值：無
*******************************************************************************/
void mcu_init(void)
{
SREG |= 0x80; // 全局中斷使能
DDRB = 0x0f; // PB口全部為輸出
PORTB = 0x04; // 初始化PB口
DDRA = 0xc7; // PA3,PA4,PA5為輸入
PORTA = 0xc7; // 初始化PA口
CLKPR = 0x80; // CLKPCE=1 修改系統時鐘分頻使能
CLKPR = 0x00; // 1分頻
TCCR1B = 0x00; // TIMER1停止計數
TCNT1H = 0x40; // 初值高8位
TCNT1L = 0x00; // 初值低8位
TIMSK1_Bit0 = 1; // TIMER1使能
D1_OFF;
D2_OFF;
D3_OFF;
D4_OFF;
D5_OFF;
D6_OFF;
TCCR1B = 0x01; // TIMER1開始計數，1分頻
}
/*******************************************************************************
函數名：adc_init()
作用：adc初始化
輸入：無
返回值：無
*******************************************************************************/
void adc_init(void)
{
ADCSRA = 0x00; // 設置前，先關閉ADC
ADMUX = 0x00; // 選擇外部VCC為基準,ADC0通道
ADCSRB = 0x00; // AD轉換結果左對齊，（10位）
// 使能ADC,啟動ADC單次轉換，8分頻
ADCSRA = 0xc3;
}
/*******************************************************************************
函數名：wdt_init()
作用：看門狗初始化
輸入：無
返回值：無
*******************************************************************************/
void wdt_init(void)
{
asm("wdr"); // clr wdt
WDTCSR=0x1f;
WDTCSR=0x0f; // enable wdt,clk = 256，2S
}
/*******************************************************************************
函數名：adc_get(uchar adc_ch)
作用：?jiǎn)?dòng)AD轉換，并返回轉換值
輸入：adc_ch (AD轉換通道)
返回值：adddata
*******************************************************************************/
uint adc_get(uchar adc_ch)
{
uint addata=0; // AD轉化初始數據為0
uchar i;
asm("wdr"); // 喂狗
ADMUX = adc_ch; // adc_ch為ADC通道選擇
for(i=10;i>0;i--)
{
ADCSRA_Bit6 = 1; // 啟動ADC轉換
while((ADCSRA & 0x10) == 0); // 等待轉換結束，ADIF=1
}
addata=ADCL; // 讀取低8位數據
addata+=ADCH*256; // 讀取高2位數據
return addata; // 返回8位數據
}
/*******************************************************************************
函數名： Vout_adc_get()
作用：電池電壓檢測，檢測20次求平均值
輸入：無
返回值：無
*******************************************************************************/
void Vout_adc_get(void)
{
uchar n=0;
ad_Vout_result=0;
asm("wdr"); // 喂狗
for(n=0;n<10;n++)
{
asm("wdr"); // 喂狗
ad_Vout_result += adc_get(ad_Vout_flag);
}
ad_Vout_result = ad_Vout_result/10;
}
/*******************************************************************************
函數名： Temp_adc_get()
作用：電池溫度檢測，檢測20次求平均值
輸入：無
返回值：無
*******************************************************************************/
void Temp_adc_get(void)
{
uchar n=0;
ad_Temp_result=0;
asm("wdr"); // 喂狗
for(n=0;n<10;n++)
{
asm("wdr"); // 喂狗
ad_Temp_result += adc_get(ad_Temp_flag);
}
ad_Temp_result = ad_Temp_result/10;
}
/*******************************************************************************
函數名： Iout_adc_get()
作用：電流檢測，檢測20次求平均值
輸入：無
返回值：無
*******************************************************************************/
void Iout_adc_get(void)
{
uchar n=0;
ad_Iout_result=0;
asm("wdr"); // 喂狗
for(n=0;n<10;n++)
{
asm("wdr"); // 喂狗
ad_Iout_result += adc_get(ad_Iout_flag);
}
ad_Iout_result = ad_Iout_result/10;
}
/*******************************************************************************
函數名：Send_164_data()
作用：送164數據
輸入：disp_data
返回值：無
*******************************************************************************/
void Send_164_data(uchar disp_data)
{
uchar i;
asm("wdr"); // 喂狗
CLK164_OFF;
for(i=0;i<8;i++)
{
asm("wdr"); // 喂狗
if(disp_data&0x80)
{
DATA164_ON;
}
else
{
DATA164_OFF;
}
CLK164_ON;
disp_data<<=1;
CLK164_OFF;
}
}
/*******************************************************************************
函數名：disp_data_adc()
作用：顯示數據處理
輸入：無
返回值：無
*******************************************************************************/
void disp_data_adc(void)
{
Vout_adc_get();
Vout_disp = ad_Vout_result * 50;
Vout_disp = Vout_disp / 128;
Iout_adc_get();
Iout_disp = ad_Iout_result * 50;
Iout_disp = Iout_disp / 102;
Iout_adj = (Vout_disp * 10) / 75;
if((Iout_disp - Iout_adj) < 0x0fff)
{
Iout_disp = Iout_disp - Iout_adj;
}
else
{
Iout_disp = 0;
}
}
/*******************************************************************************
函數名：delay()
作用：延時。。
輸入：無
返回值：無
*******************************************************************************/
void delay(void)
{
if(adc_get_flag == 0)
{
disp_data_adc();
adc_get_flag=1;
}
else
{
delay_nms(20);
}
}
/*******************************************************************************
函數名：display_led()
作用：數碼管顯示
輸入：無
返回值：無
*******************************************************************************/
void display_led(void)
{
asm("wdr"); // 喂狗
Send_164_data(disp_led[Vout_disp / 100]);
D1_ON;
delay();
D1_OFF;
Send_164_data(disp_led[(Vout_disp % 100) / 10] - 0x08);
D2_ON;
delay();
D2_OFF;
Send_164_data(disp_led[(Vout_disp % 100) % 10]);
D3_ON;
delay();
D3_OFF;
Send_164_data(disp_led[Iout_disp / 100] - 0x08);
D4_ON;
delay();
D4_OFF;
Send_164_data(disp_led[(Iout_disp % 100) / 10]);
D5_ON;
delay();
D5_OFF;
Send_164_data(disp_led[(Iout_disp % 100) % 10]);
D6_ON;
delay();
D6_OFF;
}
/*******************************************************************************
函數名： time1_ovf()
作用：TIMER1定時器中斷服務程序,8M 50ms中斷一次，4M 25ms中斷一次
輸入：無
返回值：無
*******************************************************************************/
#pragma vector=TIM1_OVF_vect
__interrupt void time1_ovf(void)
{
TCNT1H = 0x40;
TCNT1L = 0x00;
asm("wdr"); // 喂狗
time_cnt1++;
if(time_cnt1==50) //
{
asm("wdr"); // 喂狗
time_cnt1=0;
adc_get_flag=0;
}
}
/*******************************************************************************
主函數
*******************************************************************************/
void main(void)
{
mcu_init(); // 單片機初始化
adc_init(); // AD轉換初始化
wdt_init(); // 看門狗初始化
while(1)
{
display_led();
}
}
MCU型號： AT Tiny24
MCU型號： AT Tiny24
功能說明：0-30V 可調電源 顯示電壓及電流
引腳說明；PA0/ADC0--D1 電壓
PA1/ADC1--D2 電壓
PA2/ADC2--D3 電壓
PA3/ADC3--RT
PA4/ADC4--Vout
PA5/ADC5--Iout
PA6/ADC6--D5 電流
PA7/ADC7--D6 電流
PB2/ --D4 電流
PB3/RESET--FAN
PB1 --74HC164 DATA
PB0 --74HC164 SCK
