第五集
講解了74HC573 使用方法，我在《51單片機復習筆記1（更新）》有記錄。這里略。
講解了Keil 的仿真方法。比較有用的內容是可以用它來測試一段代碼所使用的時間，例如延時函數，在需要精確延時又不想使用定時器的時候可以使用該方法。至于其他的，個人認為還是直接下載到單片機中觀察實際情況會比較直觀。
第六集
51最小系統
復位原理：
51單片機是高電平脈沖復位，在RST引腳。復位脈沖的高電平寬度必須大于2個機器周期。為了方便計算，我們假設晶振頻率為12M，那么它的時鐘周期為1/12us（微秒）。它的一個機器周期是12*（1/12）=1us（微秒）。復位脈沖高電平寬度必須大于2個機器周期即2us，那么就要保證RST引腳高電平的時間大于2us單片機即可自動復位。
上電復位：
當通電時，開關是斷開的，那么電流從VCC→電容→RST、R32→GND。剛上電的時候，電容開始充電，充滿電后相當于斷路，在電容充電到充滿的過程中電壓逐漸從高到低（從5V到0V）。也就是說一上電，RST端得到就是高電平，當這個時間超過2us時單片機復位，電容快充滿到充滿后RST得到是低電平，電源不斷那么RST就一直是低電平而不會一直復位。RST高電平持續的時間取決于電容充電時間.。(這個電容要取多大？怎么計算的？)
手動復位：
通電之后，RST會自動復位一次，當單片機在運行的過程中我們需要它復位時可以斷電使之上電復位。或者按下SW0開關也能實現復位。當SW0開關按下時電流從VCC→R33→RST、R32→GND形成回路。為方便計算R33假設為300歐即0.3K，我們可以先計算R33得到的電壓是 5V* （0.3k/（4.7k+0.3k））= 0.3V R32得到的電壓為 5V*（4.7k/（4.7k+0.3k））=4.7V RST端的電壓也為4.7V，那么4.7對于單片機來說也算高電平，當按下手動按下SW按鈕到松開肯定超過2us，所以單片機自動復位。
晶振電路：
兩個電容一定要相等，取值范圍為20-50pf 越大啟動越慢。
自己搭建最小系統要注意的地方：
EA引腳一定要接高電平即VCC，這是最容易忽略的。這個引腳是用來選擇是用片內存儲器還是用片外存儲器。51內部存儲器一般都?jí)蛭覀兪褂谩Ｔ谝郧暗膯纹瑱C(jī)需要外擴存儲器。我們燒錄的程序就是存在片內存儲器。
要將P0組引腳當普通IO用時，需要接10K的上拉電阻。P1-P3里面都有上啦電阻。
1 做地址/數據總線時和做輸入I/O口時，p0口不用接上拉電阻。
2 但當做輸出I/O口時，p0口必須要接上拉電阻才可以。
P0口是集電極開路輸出,也就是OC門，這種結構沒有輸出高電平的能力就相當于一個一端接地的開關，按下去就輸出低電平0V,斷開就沒有電壓，是懸空狀態。
至于用不用上拉電阻，取決于外部電路，如果要輸出高電平控制一個器件，而這個器件本身又沒有內置上拉，就必須自己接一個上拉電阻，如果要用低電平控制一個器件，則可以不用加上拉。
第七集
一、流水燈的設計

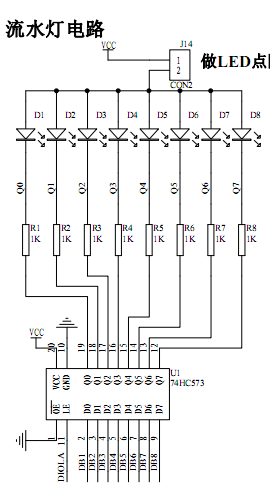

流水燈就是讓八個小Led的依次亮滅。先看看流水燈的電路圖。
這是我的實驗板的流水燈電路圖。其中74HC573的D輸入引腳DB1—DB8接在單片機的P1組引腳。74HC573的LE接在P2.5引腳。
程序設計思路：
我實驗板上有8個Led燈，正極接在VCC，負極接在單片機的P1引腳（這里不使用74HC573鎖存功能所以LE一直保存高電平，相當于Led直接接在單片機的IO口）。要讓Led燈亮只需要把對應的端口設為低電平，那么Led燈亮。依次讓P1的八個引腳給高低電平那么Led燈也會跟著暗亮。由于51單片機執行的速度很快，所以Led燈的閃爍速度也會很快，我們?nèi)庋蹮o(wú)法看到，所以要在電平切換時適當?shù)难訒r(shí)一下。
流水燈的程序設計有很多種方法，如按位置位、數組、函數_cror_（）_crol（）等，我本來我是比較喜歡用函數的方法，但后來看了一下AVR的，貌似用的最多的是 與、或、非、異或這些運算符來操控IO口，所以我就用這種方式吧，練熟一些方便以后學習。
#include "reg52.h"
#define uchar unsigned char
#define uint unsigned int
// 用來延時
void delay ( uchar x)
{
uint y;
for (; x > 0 ; x-- )
for( y=500 ;y>0;y--);
}
void main()
{
uchar Tmp;
uchar i;
while(1)
{
Tmp=0xFE; //在流之前先讓第一個燈亮 1111 1110
for(i=0; i<8; i++)
{
P1= Tmp;
Tmp = Tmp<<1; //左移動一位 0xFE=1111 1110 << 1 = 1111 1100
Tmp = Tmp|0x01; //將最后一位置1 1111 1100 | 0000 0001 = 1111 1101
delay(100); // 讓燈亮一段時間
}
}
}
