紅外線遙控是目前使用很廣泛的一種通信和遙控技術。由于紅外線遙控裝置具有體積小、功耗低、功能強、成本低等特點，因而，繼彩電、錄像機之后，在錄音機、音響設備、空凋機以及玩具等其它小型電器裝置上也紛紛采用紅外線遙控。工業設備中，在高壓、輻射、有毒氣體、粉塵等環境下，采用紅外線遙控不僅完全可*而且能有效地隔離電氣干擾。
紅外線是太陽光線中眾多不可見光線中的一種，由德國科學家霍胥爾于1800年發現，又稱為紅外熱輻射,他將太陽光用三棱鏡分解開，在各種不同顏色的色帶位置上放置了溫度計，試圖測量各種顏色的光的加熱效應。結果發現，位于紅光外側的那支溫度計升溫最快。因此得到結論：太陽光譜中，紅光的外側必定存在看不見的光線，這就是紅外線。也可以當作傳輸之媒界。 太陽光譜上紅外線的波長大于可見光線，波長為0.75～1000μm。紅外線可分為三部分，即近紅外線，波長為0.75～1.50μm之間；中紅外線，波長為1.50～6.0μm之間；遠紅外線，波長為6.0～l000μm 之間。
真正的紅外線夜視儀是光電倍增管成像，與望遠鏡原理全完不同，白天不能使用，價格昂貴且需電源才能工作。
【紅外遙控系統】
通用紅外遙控系統由發射和接收兩大部分組成，應用編/解碼專用集成電路芯片來進行控制操作，如圖1所示。發射部分包括鍵盤矩陣、編碼調制、LED紅外發送器；接收部分包括光、電轉換放大器、解調、解碼電路。
 |
|

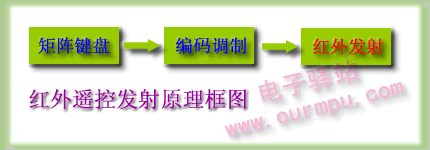

圖1a《紅外發射原理圖》
|
 |
|

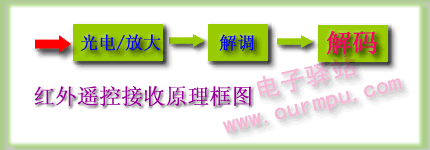

圖1b 《紅外接受原理圖》
|
【遙控發射器及其編碼】
紅外遙控發射器專用芯片很多，根據編碼格式可以分成兩大類，這里我們以運用比較廣泛，解碼比較容易的一類來加以說明，現以日本NEC的uPD6121G組成發射電路為例說明編碼原理。當發射器按鍵按下后，即有遙控碼發出，所按的鍵不同遙控編碼也不同。這種遙控碼具有以下特征：

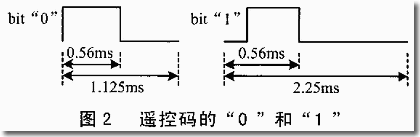

采用脈寬調制的串行碼，以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進制的“0”；以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進制的“1”，其波形如圖2所示。
 |
|
|

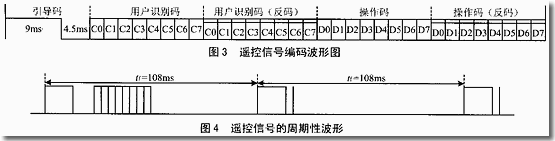

上述“0”和“1”組成的32位二進制碼經38kHz的載頻進行二次調制以提高發射效率，達到降低電源功耗的目的。然后再通過紅外發射二極管產生紅外線向空間發射，如圖3所示，連發波形如圖4所示。
 |
|
|
UPD6121G產生的遙控編碼是連續的32位二進制碼組，其中前16位為用戶識別碼，能區別不同的電器設備，防止不同機種遙控碼互相干擾。該芯片的用戶識別碼固定為十六進制01H；后16位為8位操作碼（功能碼）及其反碼。UPD6121G最多額128種不同組合的編碼。
當遙控器在按鍵按下后，周期性地發出同一種32位二進制碼，周期約為108ms。一組碼本身的持續時間隨它包含的二進制“0”和“1”的個數不同而不同，大約在45～63ms之間，圖4為發射波形圖。
當一個鍵按下超過36ms，振蕩器使芯片激活，將發射一組108ms的編碼脈沖,這108ms發射代碼由一個起始碼（9ms）,一個結果碼（4.5ms）,低8位地址碼（9ms~18ms）,高8位地址碼（9ms~18ms）,8位數據碼（9ms~18ms）和這8位數據的反碼（9ms~18ms）組成。如果鍵按下超過108ms仍未松開，接下來發射的代碼（連發代碼）將僅由起始碼（9ms）和結束碼（2.5ms）組成。
代碼格式（以接收代碼為準，接收代碼與發射代碼反向）
① 位定義
② 單發代碼格式
③ 連發代碼格式
注：代碼寬度算法：
16位地址碼的最短寬度：1.12×16=18ms 16位地址碼的最長寬度：2.24ms×16=36ms
已知8位數據代碼及其8位反代碼的寬度和不變：（1.12ms+2.24ms）×8=27ms
∴ 32位代碼的寬度為（18ms+27ms）~(36ms+27ms)
1． 解碼的關鍵是如何識別“0”和“1”，從位的定義我們可以發現“0”、“1”均以0.56ms的低電平開始，不同的是高電平的寬度不同，“0”為0.56ms,“1”為1.68ms,所以必須根據高電平的寬度區別“0”和“1”。如果從0.56ms低電平過后，開始延時，0.56ms以后，若讀到的電平為低，說明該位為“0”，反之則為“1”，為了可*起見，延時必須比0.56ms長些，但又不能超過1.12ms,否則如果該位為“0”，讀到的已是下一位的高電平，因此取（1.12ms+0.56ms）/2=0.84ms最為可*，一般取0.84ms左右均可。
2． 根據碼的格式，應該等待9ms的起始碼和4.5ms的結果碼完成后才能讀碼。
【紅外遙控解碼實驗硬件】
一體化紅外線接收器是一種集紅外線接收和放大整形于一體，不需要任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，而體積又很小巧，它適合于各種紅外線遙控和紅外線數據傳輸，廣泛用于電視機、衛星接收機、VCD、DVD、音響、空調等家用電器中接收紅外信號，圖5是一體化接收頭的引腳排列圖，圖6是本站產品配套的采用屏蔽線焊接的一體化紅外接收頭，采用屏蔽線焊接，抗干擾能力強，接收更可*。沒有購買實驗板配套的一體化紅外接收頭的網友可以根據圖2所示接收頭引腳排列圖自己焊接一個。
 |
 |
|
|
圖5：一體化紅外接收頭
（引腳排列圖） |
圖6：本站產品配套一體化紅外接收頭（已經用屏蔽線焊接好，抗干擾能力強，插入實驗板即可使用）
|
下面就是我們將要進行紅外遙控解碼實驗所要用到的硬件設備：S51增強型實驗板、ISP編程器、AT89S51實驗芯片、豪華型多功能紅外線遙控器。
 |
 |
|
|

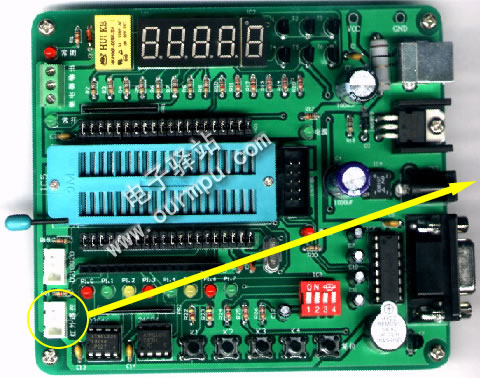

圖7：S51增強型單片機實驗板及防插反紅外遙控接口
|
||
 |
|

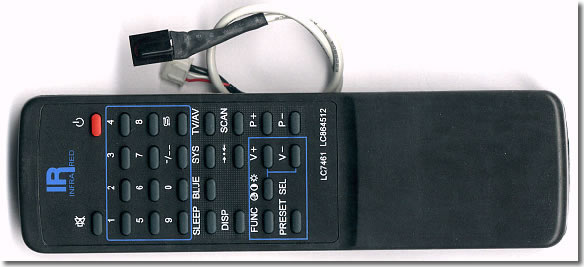

圖8：豪華型多功能紅外遙控器 ＋ 高靈敏度一體化紅外接收頭（23元）
|
 |
|

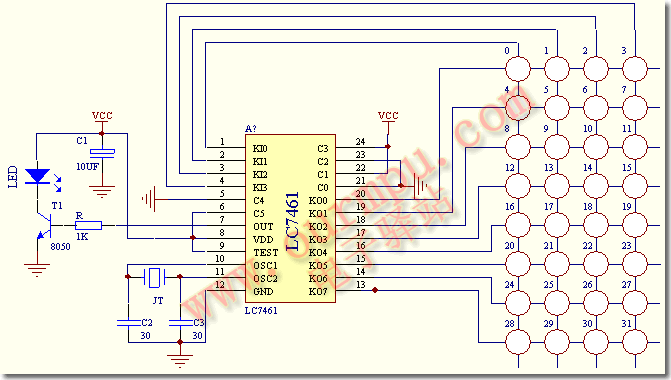

圖9：32鍵豪華型紅外遙控器原理圖
|
 |
|

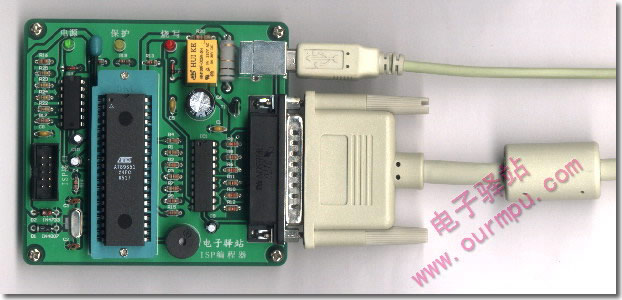

圖10：ISP編程器燒寫實驗單片機芯片AT89S51
|
【紅外遙控解碼實驗】
我們經過對前面的遙控編解碼知識的學習，對紅外遙控有了基本的了解，下面我們馬上進行解碼實驗。本紅外遙控解碼實驗的的功能是：程序對遙控器發射的遙控碼進行解碼，解碼成功時蜂鳴器發出"嘀嘀"的解碼成功提示音，如果按壓的是數字鍵"0～9"就將按鍵值在實驗板上的5位數碼管上顯示出按鍵值，同時將按鍵的十六進制值用P1口的8位發光二極管指示出來；如果按壓的不是數字鍵"0～9"，就直接從P1口輸出鍵值；下面是遙控解碼匯編源程序。
實驗時將先連接好硬件設備，將配套的一體化紅外遙控接收頭插入實驗板上的"紅外遙控"接口內，在Keil單片機集成開發環境中新建工程，通過Keil將源程序編譯得到HEX格式目標文件yk.hex，最后使用ISP編程器將目標文件燒寫到AT89S51單片機中，插到S51增強型實驗板上運行，拿出配套的紅外遙控器進行解碼測試，看看實驗結果是否和程序相同。。。
>>> 點此下載HEX格式目標文件 yk.hex >>>
>>> 點此下載遙控解碼源程序和Keil工程文件 >>>
ORG 0000H
MAIN: MOV SP,#60H
MOV P0,#0FFH
MOV P1,#0FFH
MOV P2,#0FFH
MOV P3,#0FFH
JNB P3.2,$ ;等待遙控信號出現
MOV R6,#10
SB: ACALL YS1 ;調用882微秒延時子程序
JB P3.2,MAIN ;延時882微秒后判斷P3.2腳是否出現高電平如果有就退出解碼程序
DJNZ R6, SB ;重復10次，目的是檢測在8820微秒內如果出現高電平就退出解碼程序
;以上完成對遙控信號的9000微秒的初始低電平信號的識別。
JNB P3.2, $ ;等待高電平避開9毫秒低電平引導脈沖
ACALL YS2 ;延時4.74毫秒避開4.5毫秒的結果碼
MOV R1,#1AH ;設定1AH為起始RAM區
MOV R2,#4
PP: MOV R3,#8
JJJJ: JNB P3.2,$ ;等待地址碼第一位的高電平信號
LCALL YS1 ;高電平開始后用882微秒的時間尺去判斷信號此時的高低電平狀態
MOV C,P3.2 ;將P3.2引腳此時的電平狀態0或1存入C中
JNC UUU ;如果為0就跳轉到UUU
JB P3.2,$ ;如果為1就等待高電平信號結束
UUU: MOV A,@R1 ;將R1中地址的給A
RRC A ;將C中的值0或1移入A中的最低位
MOV @R1,A ;將A中的數暫時存放在R1中
DJNZ R3,JJJJ ;接收地址碼的高8位
INC R1 ;對R1中的值加1，換成下一個RAM
DJNZ R2,PP ;接收完16位地址碼和8位數據碼和8位數據反碼，存放在1AH/1BH/1CH/1DH的RAM中
;以下對代碼是否正確和定義進行識別
MOV A,1AH ;比較高8位地址碼
XRL A,#00000000B ;判斷1AH的值是否等于00000000，相等的話A為0
JNZ MAIN ;如果不相等說明解碼失敗退出解碼程序
MOV A,1BH ;比較低8位地址
XRL A,#11111111B ;再判斷高8位地址是否正確
JNZ MAIN ;如果不相等說明解碼失敗退出解碼程序
MOV A,1CH ;比較數據碼和數據反碼是否正確?
CPL A
XRL A,1DH ;將1CH的值取反后和1DH比較 不同則無效丟棄，核對數據是否準確
JNZ MAIN ;如果不相等說明解碼失敗退出解碼程序
LCALL SOUND ;解碼成功，聲音提示
MOV A,1AH
CPL A
MOV P1,A ;遙控碼十六進制值通過P1口LED顯示出來
;-------- 下面為0～9鍵碼判斷并在實驗板的5位數碼管中顯示鍵值 --------
JZPD: MOV A,1AH
IRD0: CJNE A,#00H,IRD1 ;按鍵"0"判斷顯示
MOV P0,#0C0H
MOV P2,#11100000B
AJMP MAIN
IRD1: CJNE A,#01H,IRD2 ;按鍵"1"判斷顯示
MOV P0,#0F9H
MOV P2,#11100000B
AJMP MAIN
IRD2: CJNE A,#02H,IRD3 ;按鍵"2"判斷顯示
MOV P0,#0A4H
MOV P2,#11100000B
AJMP MAIN
IRD3: CJNE A,#03H,IRD4 ;按鍵"3"判斷顯示
MOV P0,#0B0H
MOV P2,#11100000B
AJMP MAIN
IRD4: CJNE A,#04H,IRD5 ;按鍵"4"判斷顯示
MOV P0,#99H
MOV P2,#11100000B
AJMP MAIN
IRD5: CJNE A,#05H,IRD6 ;按鍵"5"判斷顯示
MOV P0,#92H
MOV P2,#11100000B
AJMP MAIN
IRD6: CJNE A,#06H,IRD7 ;按鍵"6"判斷顯示
MOV P0,#82H
MOV P2,#11100000B
AJMP MAIN
IRD7: CJNE A,#07H,IRD8 ;按鍵"7"判斷顯示
MOV P0,#0F8H
MOV P2,#11100000B
AJMP MAIN
IRD8: CJNE A,#08H,IRD9 ;按鍵"8"判斷顯示
MOV P0,#80H
MOV P2,#11100000B
AJMP MAIN
IRD9: CJNE A,#09H,IRDOR ;按鍵"9"判斷顯示
MOV P0,#90H
MOV P2,#11100000B
AJMP MAIN
IRDOR: MOV P2,#0FFH ;關閉數碼管使能。"0～9"以外的非數字功能按鍵鍵值不采用數碼管顯示，直接從P1口輸出鍵值
AJMP MAIN
YS1: MOV R4,#19 ;延時子程序1
D1: MOV R5,#18
DJNZ R5,$
DJNZ R4,D1
RET
YS2: MOV R4,#10 ;延時子程序2
D2: MOV R5,#216
DJNZ R5,$
DJNZ R4,D2
RET
SOUND: MOV R7,#228 ;音效延時子程序
SDL1: CPL P3.7
MOV R6,#0FFH
SDL0: DJNZ R6,SDL0
DJNZ R7,SDL1
RET
把上面程序寫入at89S51單片機中，一個簡單的單片機紅外遙控器設計就完成了哈哈，是不是很有興趣了，通電后，按壓遙控器上的0～9按鍵，則實驗板上的數碼管上就顯示出對應的按鍵值，同時解碼成功后發出聲音指示。。。
