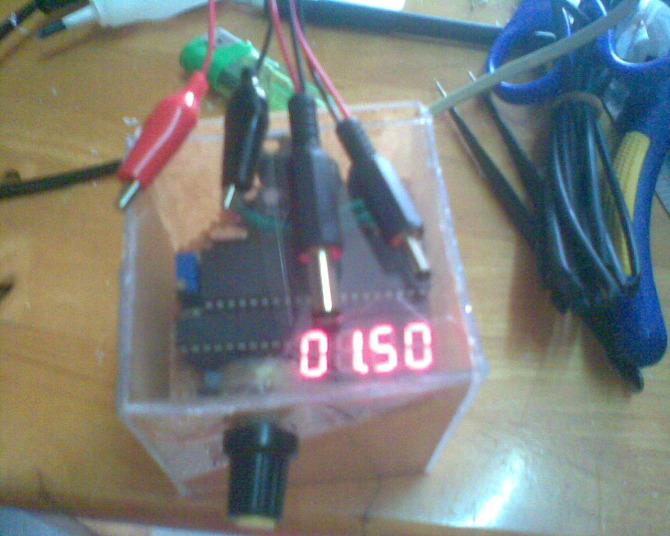

這次做的這個是220v交流轉直流1.5－24v數顯可調變壓器。變壓器買的是18v 10w的變壓器，后來才覺得18v大了點，因為經過整流濾波壓值會變大，達到了25v左右。整流是通過4個二極管組成的全整流橋，濾波電路開始用的是 470u 16v的電容和一個104的瓷片電容，結果一通電沒多久電容就爆了，因為剛開始不知道電壓有那多大，以為在18v左右所以覺得16v的電容能頂得住，看來以后這方面不能大意，不然很容易出事，幸好這次是爆一個電容。后來在奕希師兄那里拿了幾個電容，用兩個470u25v的并聯，濾波電容要越大越好，電流越平滑，但如果要求不是太高的話一般每安電流用1500－2000u電容就夠了，這個變壓器的最大電流是0.66A所以用了兩個470u的。經過整流和濾波后通過7815一方面是穩壓，一方面是覺得25太高了，進行一個降壓。接著就是通過LM317和一個20K的可變電阻來實現了由1.5－24電壓調整。顯示模塊先是通過adc0804對電壓的采集，因為0804采集的電壓范圍是0－5v,所以需要對輸出端電壓進行分壓到0－5v，然后再經過單片機處理后再通過四位數碼管來顯示。顯示四位，有兩位是小數，但在數據處理是采用了將數據乘以了100，因為單片機沒有除法，又要保留小數，所以要將數據變為整數然后再加上一個小數點。
問答：
呵呵，不錯，同時有一點問題，希望以后小心，生命可貴啊。
“以為在18v左右所以覺得16v的電容能頂得住”??
理論要加強啊18*1.414>25了，用25V的電容都有點勉強。萬一電網電壓突然上升，或者有過電壓到來，可能還要爆一次。
用LM7815是多余的，LM317就可以勝任這一功能，他是可調穩壓。
單片機沒除法？？
主人謝謝師兄，用7815是減少電壓調整的范圍，因為15v電壓經過ＬＭ317都達到了24v了，如果25v進去的話會很高，所以先用一個7815降壓和穩壓；我會吸取教訓的，謝謝天裕師兄的指導！
