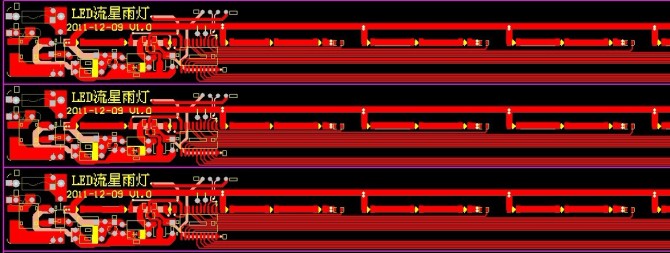

二、PCB文件分享：

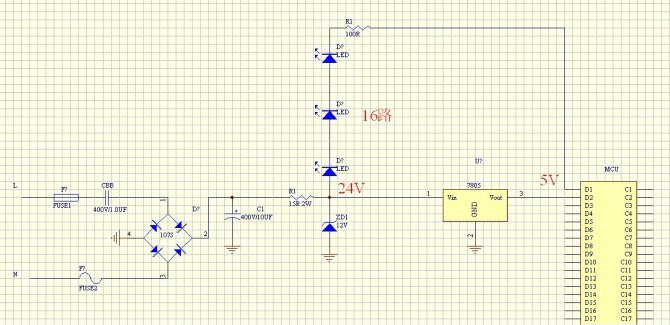

 三、原理圖分享：

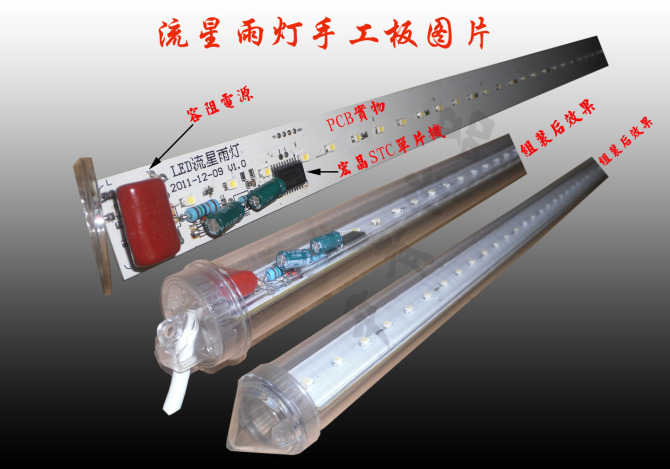

四、視頻效果分享：

   上面只做了5根燈管，如果需要增加燈管的話，只需稍微改動下 下面的程序即可.如果增長
連線把燈管擺成圓形或者方形效果也比較牛逼的.

/***************************************************/
/**********************延時子程序*******************/
/***************************************************/
void delay(uint z)
{
 uint x,y;//局部變量定義
 for(x=0;x<5;x++)//延時外循環
 for(y=0;y<z;y++);//延時內循環
}
/**********************************************/
/**********PWM控制紅綠蘭3種燈亮滅時間**********/
/**********************************************/
void RGBpwm(uchar d0,uchar d1,uchar d2,uchar d3,uchar d4,uchar d5,uchar d6,uchar d7,uchar d8,uchar d9,uchar d10,uchar d11,uchar d12,uchar d13,uchar d14,uchar d15)//3個局部變量，些部分為帶參數函數
{
 if(d0!=0)
 {
 led0=0;
 delay(d0);
 led0=1;//1
 }
 if(d1!=0)
 {
 led1=0;
 delay(d1);
 led1=1;//1
 }
 if(d2!=0)
 {
 led2=0;
 delay(d2); //2
 led2=1;
 }
 if(d3!=0)
 {
 led3=0;
 delay(d3);
 led3=1;//3
 }
 if(d4!=0)
 {
 led4=0;
 delay(d4);
 led4=1;//4
 }
 if(d5!=0)
 {
 led5=0;
 delay(d5);
 led5=1;//5
 }
 if(d6!=0)
 {
 led6=0;
 delay(d6);
 led6=1;//6
 }
 if(d7!=0)
 {
 led7=0;
 delay(d7);
 led7=1;//7
 }
 if(d8!=0)
 {
 led8=0;
 delay(d8);
 led8=1;//8
 }
 if(d9!=0)
 {
 led9=0;
 delay(d9);
 led9=1;//9
 }
 if(d10!=0)
 {
 led10=0;
 delay(d10); //10
 led10=1;
 }
 if(d11!=0)
 {
 led11=0;
 delay(d11);
 led11=1;//11
 }
 if(d12!=0)
 {
 led12=0;
 delay(d12);
 led12=1;//12
 }
 if(d13!=0)
 {
 led13=0;
 delay(d13); //13
 led13=1;
 }
 if(d14!=0)//14
 {
 led14=0;
 delay(d14);
 led14=1;
 }
 if(d15!=0)//15
 {
 led15=0;
 delay(d15);
 led15=1;
 }
}

/***********************************************/
/********************主程序*********************/
/***********************************************/
void main()
{
 TMOD=0x01;
 EA=1;
 ET0=1;
 TR0=1;
 TH0=(65536-56)/256;
 TL0=(65536-56)%256;
 while(1)//程序主循環
 {
  RGBpwm(d0,d1,d2,d3,d4,d5,d6,d7,d8,d9,d10,d11,d12,d13,d14,d15);//調用RGBpwm子程序
 }
}
/*************************************************/
/*中斷服務子程序（控制LED紅綠蘭亮滅時間占空比例）*/
/*************************************************/
void zhong() interrupt 1//中斷向量位為1
{
 uint num;//定時器計數變量
 uint ji;//亮度等級控制變量
 TH0=(65536-500)/256;//給定時器高8位賦值
 TL0=(65536-500)%256;//給定時器低8位賦值
 num++;//將定時計數變自動增加1
 if(num==shudu)//如果速度變量等于定時計數器變量就執行下面大括號語句
 {
  num=0;//將計數器清0
  ji++;//將亮度等級控制變量加1

  if((ji>0)&&(ji<10))//移位移動 流水.....
  {
 d0=yin7;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
  if((ji>10)&&(ji<20))//23456789
  {
 d0=yin6;
 d1=yin7;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
 if((ji>20)&&(ji<30))//345678910
  {
 d0=yin5;
 d1=yin6;
 d2=yin7;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }

 if((ji>30)&&(ji<40))//4567891011
  {
 d0=yin4;
 d1=yin5;
 d2=yin6;
 d3=yin7;
 d4=0;
 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }





  if((ji>40)&&(ji<50))//12345678
  {
 d0=yin3;
 d1=yin4;
 d2=yin5;
 d3=yin6;

 d4=yin7;
 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
  if((ji>50)&&(ji<60))//23456789
  {
 d0=yin2;
 d1=yin3;
 d2=yin4;
 d3=yin5;

 d4=yin6;
 d5=yin7;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
 if((ji>60)&&(ji<70))//345678910
  {
 d0=yin1;
 d1=yin2;
 d2=yin3;
 d3=yin4;

 d4=yin5;
 d5=yin6;
 d6=yin7;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }

 if((ji>70)&&(ji<80))//4567891011
  {
 d0=yin0;
 d1=yin1;
 d2=yin2;
 d3=yin3;

 d4=yin4;
 d5=yin5;
 d6=yin6;
 d7=yin7;
 d8=0;
 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }





  if((ji>80)&&(ji<90))//12345678
  {
 d0=0;
 d1=yin0;
 d2=yin1;
 d3=yin2;

 d4=yin3;
 d5=yin4;
 d6=yin5;
 d7=yin6;

 d8=yin7;
 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }

if((ji>90)&&(ji<100))//345678910
  {
 d2=yin0;
 d3=yin1;
 d4=yin2;
 d5=yin3;

 d6=yin4;
 d7=yin5;
 d8=yin6;
 d9=yin7;
 d0=0;
 d1=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
 if((ji>100)&&(ji<110))//345678910
  {
 d3=yin0;
 d4=yin1;
 d5=yin2;
 d6=yin3;

 d7=yin4;
 d8=yin5;
 d9=yin6;
 d10=yin7;
 d0=0;
 d1=0;
 d2=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }

 if((ji>110)&&(ji<120))//4567891011
  {
 d4=yin0;
 d5=yin1;
 d6=yin2;
 d7=yin3;

 d8=yin4;
 d9=yin5;
 d10=yin6;
 d11=yin7;

 d1=0;
 d2=0;
 d3=0;
 d12=0;
 d0=0;
 d13=0;
 d14=0;
 d15=0;
  }

 if((ji>120)&&(ji<130))//56789101112
  {
 d5=yin0;
 d6=yin1;
 d7=yin2;
 d8=yin3;

 d9=yin4;
 d10=yin5;
 d11=yin6;
 d12=yin7;
 d0=0;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d13=0;
 d14=0;
 d15=0;
  }

 if((ji>130)&&(ji<140))//678910111213
  {
 d6=yin0;
 d7=yin1;
 d8=yin2;
 d9=yin3;

 d10=yin4;
 d11=yin5;
 d12=yin6;
 d13=yin7;
 d0=0;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d14=0;
 d15=0;
  }

 if((ji>140)&&(ji<150))//
  {
 d7=yin0;
 d8=yin1;
 d9=yin2;
 d10=yin3;

 d11=yin4;
 d12=yin5;
 d13=yin6;
 d14=yin7;
 d0=0;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d15=0;
  }

 if((ji>150)&&(ji<160))//
  {
 d8=yin0;
 d9=yin1;
 d10=yin2;
 d11=yin3;

 d12=yin4;
 d13=yin5;
 d14=yin6;
 d15=yin7;

 d0=0;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d7=0;
  }

  if((ji>160)&&(ji<450))//讓所有LED都滅掉 等待下一次流星......
  {
 d0=0;
 d1=0;
 d2=0;
 d3=0;
 d4=0;

 d5=0;
 d6=0;
 d7=0;
 d8=0;

 d9=0;
 d10=0;
 d11=0;
 d12=0;

 d13=0;
 d14=0;
 d15=0;
  }
  if(ji>450)
 {
 TR0=0;
 ji=0;
 TR0=1;
 }
 }
}
