前陣子手上剛好有幾片鎖死了的M8，估計連RESET也被禁用了，這些芯片已經無法通過下載線來恢復了。為了減少損失(現在atmega8網上報價20以上,還不敢確定是全新原裝貨)，故在網上一陣搜索，原來AVR的芯片的熔絲都是可重復編程的,不像OTP熔絲,一次配置了就不能修改了,只不過不是需要高壓編程器罷了(12v的，不是ISP下載線能勝任的),上淘寶網看了一下,成品高壓編程器的價格可不菲，況且我也不是經常用，平時有ISP下載線也就夠用了，而且也方便，不用從目標板上取下芯片即可編程，據現在的情況看來，自己做一個簡單的高壓編程器是勢在必行了，并且為了推揚我們的DIY精神，我找了一些資料和軟件，準備自己制作高壓并行編程器了，經過一陣子的搗鼓，編程器終于做好了，現與大家分享一下制作過程和一些心得，供有興趣的道友參考。
說明：高壓并行編程，能將絕大多數各種鎖死芯片恢復到出廠默認，特別是對復位也禁用的芯片。此高壓并行編程器由一片M8作為主控制芯片，將通過串口送來的PC各種指令和編程數據進行轉換后，對目標芯片進行編程處理，目前可直接支持M8和M16的編程，由于不需要M16的編程，故將原理圖修改了一下。

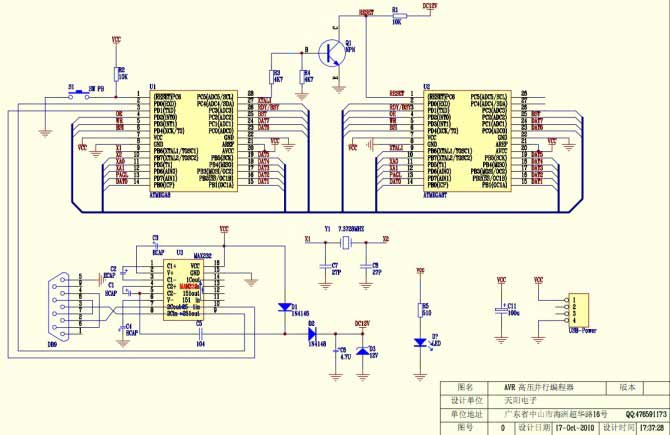

最終的原理圖如下：
有了原理圖，剩下來的就是畫板和打板了，于是乎挑燈夜戰，畫好的PCB-3D圖如下：
然后呢，有兩種方案，第一種是自己做板，用熱轉印的方法，缺點是比較費勁，因為本人沒有打印機，另如果你愿意的話呢也可以用萬用板搭，畢竟電路比較簡單，第二種是發PCB文件給專門做電路板的去做，缺點呢是要花RMB啦，至于哪里找，淘寶上搜一下就有啦，我就是用的第二種方案，趨PCB還沒回來的空閑把元件找齊，打樣回來的PCB板如下：
圖片上的是幾塊連在一起的，扮開來就是啦。
接下來就是焊元件啦，光說沒用，動手是實際，先焊臥式和較矮的元件：
再焊體積大的元件：

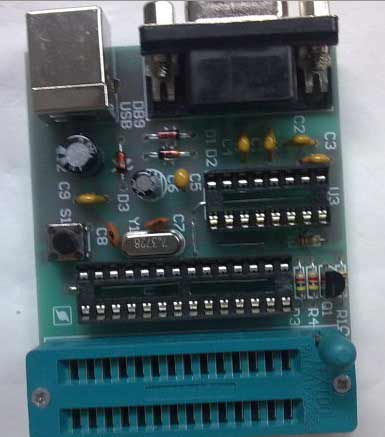

完成后的效果如下：
呵呵，看起來很小巧呢；
不過這時的編程還不能工作的，因為它還沒有“靈魂”，下面，我們就用之前做的ISP線拿過來，把編程器的“靈魂”注入到主控IC—M8當中，
圖片中帶有USB口的是上次做的USB-ISP線,下面是臨時搭的AVR最小系統板,第一步:連接好后,打開軟件,配置好熔絲,如圖:
第二步:點擊調入Flash,選擇Hex文件所在的文件夾并打開;
第三步;點擊自動;Hex文件將被寫入到單片機中.如圖:
進度條在顯示燒寫進度.
寫好后,把芯片取下插到剛才焊好的板子上,連接好后打開M8HVPRO軟件,第一步,如果你的串口號不是默認的COM1則點擊設置端口,設置與你串號相應的端口號,然后關閉重啟即可;第三點:點擊通迅檢測,如果顯示連接成功!那么恭喜你,你的高壓編程器做好啦;
本文由天陽電子工作室原作,轉載請注明出處,謝謝,
