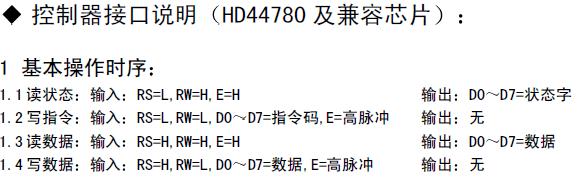

LCD控制時序:

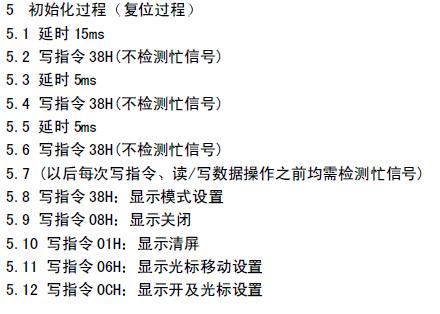

LCD的初始化過程如下:

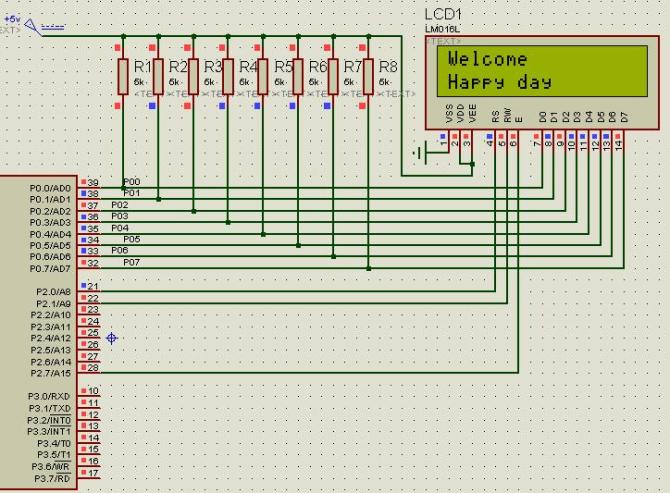

第一行顯示"Welcome";第二行顯示="Happy day";若要顯示其他字符,請直接往數組 LCMLineOne[16]和LCMLineTwo[16]填充相應的代碼。仿真圖(仿真是在Proteus7.4SP3下仿真通過)

源程序:
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define busy 0x80
#define DataIO P0
sbit RS=P2^0;
sbit RW=P2^1;
sbit E=P2^7;
uchar data LCDLineOne[16]="Welcome"; //第一行顯示的數據
uchar data LCDLineTwo[16]="Happy day"; //第二行要顯示的數據
void Delayms(uchar ms) //ms級別的延時
{
uchar i,j;
for(i=0;i<ms;i++)
for(j=0;j<57;j++)
;
}
void delay12(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void Fbusy()
{ uchar LCDStatus;
do
{ DataIO=0xff;
RS=0;RW=1;
E=1;
LCDStatus=DataIO;
E=0;
LCDStatus=(LCDStatus&busy);
}
while(LCDStatus!=0);
}
//寫指令寄存器
void LCDWriteC(uchar COMData)
{
Fbusy();
RS=0;RW=0;
DataIO=COMData;
E=1;
E=0;
}
//讀指令寄存器
uchar LCDReadC()
{uchar LCDStatus;
Fbusy();
RS=0;RW=1;
E=1;
LCDStatus=DataIO;
E=0;
return(LCDStatus);
}
//讀數據寄存器
uchar LCDReadD(uchar addr)
{uchar LCDStatus;
Fbusy();
LCDWriteC(0x80+addr);
RS=1;RW=1;E=0;
E=1;
E=0;
LCDStatus=DataIO;
return(LCDStatus);
}
//寫數據寄存器帶地址
void LCDWriteDAdd(uchar addr,uchar LCDData)
{
Fbusy();
LCDWriteC(0x80+addr);
RS=1;RW=0;
DataIO=LCDData;
E=1;
E=0;
}
//寫數據寄存器無地址
void LCDWriteD(uchar LCDData)
{
Fbusy();
RS=1;RW=0;
DataIO=LCDData;
E=1;
E=0;
}
//初始化
void LCDInit(void)
{ Delayms(15);
RS=0;RW=0;
DataIO=0x38;
E=1;
E=0;
Delayms(5);
DataIO=0x38;
E=1;
E=0;
Delayms(5);
DataIO=0x38;
E=1;
E=0;
Delayms(5);
LCDWriteC(0x38);
LCDWriteC(0x08);
LCDWriteC(0x01);
LCDWriteC(0x06);
LCDWriteC(0x0c);
}
main()
{ uchar i;
LCDInit();
DataIO=0xff;
while(1)
{ LCDWriteC(0x80); //第一行DDRAM地址
for(i=0;i<16;i++)
LCDWriteD(LCDLineOne[i]);
LCDWriteC(0x80+0x40); //第二行DDRAM地址
for(i=0;i<16;i++)
LCDWriteD(LCDLineTwo[i]);
}
}
這是采用時序的方式,另外也可以采用總線的方式來控制(見我的另外一篇文章http://m.izizhuan.cn/mcu/1042.html ),總的來說,采用時序的方式可以讓我們更好的理解LCD的控制方法,而總線的方式則可以簡化程序。
