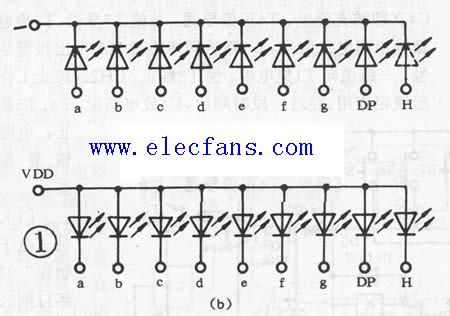

三、測試：同測試普通半導體二極管一樣。注意!萬用表應放在R×10K檔，因為R×1K檔測不出數碼管的正反向電阻值。對于共陰極的數碼管，紅表筆接數碼管的“-”，黑表筆分別接其他各腳。測共陽極的數碼管時，黑表筆接數碼管的vDD，紅表筆接其他各腳。另一種測試法，用兩節一號電池串聯，對于共陰極的數碼管，電池的負極接數碼管的“-”，電池的正極分別接其他各腳。對于共陽極的數碼管，電池的正極接數碼管的VDD，電池的負極分別接其他各腳，看各段是否點亮。對于不明型號不知管腳排列的數碼管，用第一種方法找到共用點，用第二種方法測試出各筆段a-g、Dp、H等。



uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x03;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display4(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x04;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display5(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x05;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display6(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x06;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display7(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x07;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display8(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x08;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}
void display0(void)
{uchar n;
uchar bit_secl=0x01;
for(n=0;n<8;n++) //顯示數字
 {P0=bit_secl;
 P2=0x00;
 bit_secl=bit_secl<<1;
 delay_ms(1500);
 }
return;
}

void main(void)
{
for(; ;)
 {display0();
 display1();
 display2();
 display3();
 display4();
 display5();
 display6();
 display7();
 display8();
 }
}

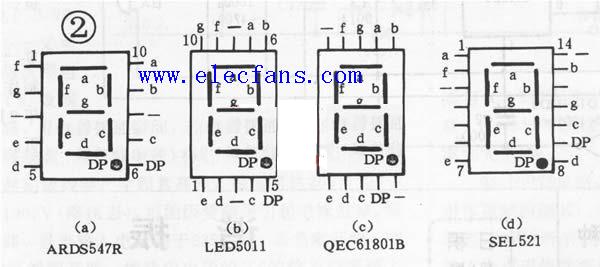

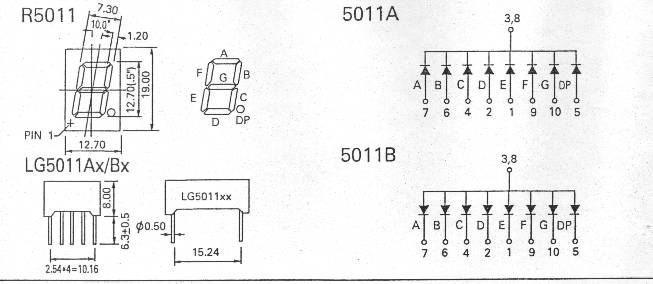

數碼管引腳圖，一般都是一樣的。 數字對應數碼管顯示控制轉換字節 （共陰編碼） 顯示－－HGFE,DCBA－－編碼 0     －－0011,1111－－0x3F; 1     －－0000,0110－－0x06; 2     －－0101,1011－－0x5B; 3     －－0100,1111－－0x4F; 4     －－0110,0110－－0x66; 5     －－0110,1101－－0x6D; 6     －－0111,1101－－0x7D; 7     －－0000,0111－－0x07; 8     －－0111,1111－－0x7F; 9     －－0110,1111－－0x6F; 共陽為編碼取反即可， 接線為高低端口對應接法。   備注：第一腳的識別很簡單，看管腳的底部，有一個方塊型的就是第一腳。或者正面（就是顯示那面）超你，左下角第一個為第一腳。
