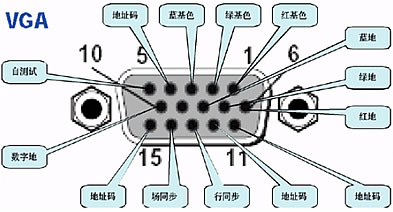

管腳
定義
1
紅基色 red
2
綠基色 green
3
藍基色 blue
4
地址碼 ID Bit
5
自測試 ( 各家定義不同 )
6
紅地
7
綠地
8
藍地
9
保留 ( 各家定義不同 )
10
數字地
11
地址碼
12
13
行同步
14
場同步
15
地址碼 ( 各家定義不同 )
3+4 線
D15
紅線的芯線
腳 1
紅線的屏蔽線
腳 6
綠線的芯線
腳 2
綠線的屏蔽線
腳 7
藍線的芯線
腳 3
藍線的屏蔽線
腳 8
黑線
腳 10
棕線
腳 11
黃線
腳 13
白線
腳 14
外層屏蔽
D15 端殼壓接

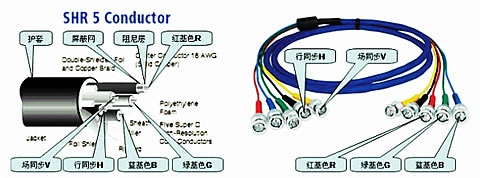

5 線
紅基色 red (R)
綠基色 green(G)
藍基色 blue(B)
行同步(H)
場同步(V)
地線
RBGHV
黑線的芯線
黑線的屏蔽線
黃線的芯線
黃線的屏蔽線
D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地
