adc0809芯片管腳功能介紹如下圖，兩種形式的封裝均有：

adc0809管腳圖

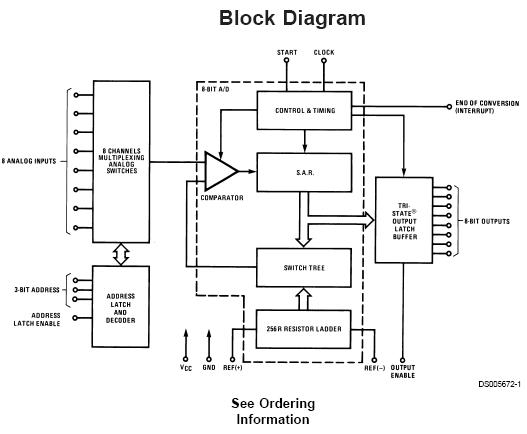

 adc0809內部功能電路

 ADC0809是CMOS單片型逐次逼近式A／D轉換器，它由8路模擬開關、地址鎖存與譯碼器、比較器、8位開關樹型D／A轉換器、逐次逼近
        寄存器、三態輸出鎖存器等其它一些電路組成。因此，ADC0809可處理8路模擬量輸入，且有三態輸出能力，既可與各種微處理器相連，也可單獨工作。輸入輸出與TTL兼容。

ADC0809A/D轉換芯片引腳功能
ADC0809芯片有28條引腳，采用雙列直插式封裝
IN0～IN7：8路模擬量輸入端。
2-1～2-8：8位數字量輸出端。
ADDA、ADDB、ADDC：3位地址輸入線，用于選通8路模擬輸入中的一路.
ALE：地址鎖存允許信號，輸入，高電平有效。
START： A／D轉換啟動信號，輸入，高電平有效。
EOC： A／D轉換結束信號，輸出，當A／D轉換結束時，此端輸出一個高電平（轉換期間一直為低電平）。
OE：數據輸出允許信號，輸入，高電平有效。當A／D轉換結束時，此端輸入一個高電平，才能打開輸出三態門，輸出數字量。
CLK：時鐘脈沖輸入端。要求時鐘頻率不高于640KHZ。
REF（+）、REF（-）：基準電壓。
Vcc：電源，單一＋5V。
GND：地。


   ADC0809內部電路原理圖及引腳圖

下面介紹一個ADC0809和單片機接口的c51程序：
#include <reg51.h>
#include <absacc.h>
#include <math.h>
#define uchar unsigned char
#define uint unsigned int
#define ADC0809 XBYTE[0x0B000] //P2.6選通
float sum=0,fjg;
uint i,j,*q,*p,sd=5;
sbit p1_0=P1^0;
void wait(uint n);
void main(void)  ------adc0809程序開始
{ j=0;
    TMOD=0X01;//設置定時器0
    TH0=0XFC;//定時時間設為1ms
    TL0=0X18;
      EA=0;//先關中斷
      EA=1;//開總中斷
      ET0=1;
      //TR0=1;
    for(; ;)
    {
      if(j=20){
do{}while(!TF0);
q=0x30;
for(i=0;i<20;i++) //轉化后的數值求均方根
{sum=sum+(*q)*(*q);
q++;
}
    sum=sum/20;
fjg=sqrt(sum);
if(fjg>sd)          //判斷是否跳閘
p1_0=1;
j=0;
}}
}
void power(void)
{ uchar x;
for(;;)
        {ADC0809=0x01;
        wait(1000);
        x=ADC0809;
        P2=x;
        }
}

void wait(uint n)
{ uint i,j;
    for(i=0;i<n;i++)
    for(j=0;j<100;j++);
}
timer0()interrupt 1 using 1
{*p=ADC0809;
p++;
TH0=0XFC;
TL0=0X18;
TR0=1;
j++;
}

　　ADC0809A/D轉換芯片的工作過程是：首先輸入3位地址，并使ALE=1，將地址存入地址鎖存器中。此地址經譯碼選通8路模擬輸入之一到比較器。START上升沿將逐次逼近寄存器復位。下降沿啟動 A／D轉換，之后EOC輸出信號變低，指示轉換正在進行。直到A／D轉換完成，EOC變為高電平，指示A／D轉換結束，結果數據已存入鎖存器，這個信號可用作中斷申請。當OE輸入高電平 時，輸出三態門打開，轉換結果的數字量輸出到數據總線上.
