cd4017是常用的coms十進制計數器芯片，常用在各種數字電路中的記數脈沖等功能電路中，應用十分的廣泛.

    cd4017管腳圖

cd4017管腳功能介紹:

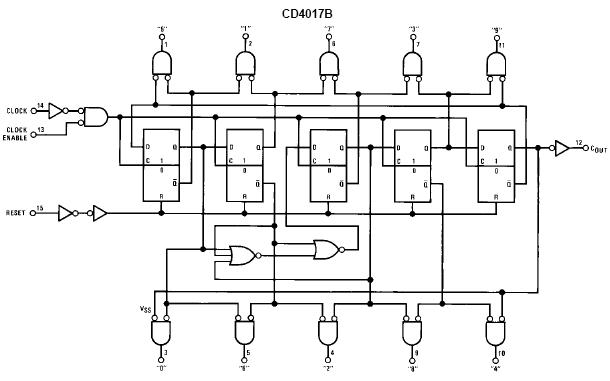

                            cd4017內部結構功能框圖

詳見/chip/266.html 有更多cd4017應用參數.

cd4017 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=cd4017

cd4017引腳功能:芯片有10個譯碼輸出Q0～Q9;MR為清零端,CP0和～CPl是2個時鐘輸入端,三個輸出端的控制. 0Y1Y2Y。每個譯碼輸出一般處于低電平,且在時鐘脈沖由低到高的上升沿輸出高電平;每個高電平輸出維持1個時鐘周期;每輸入10個時鐘脈沖,輸出一個進位脈沖,因而進位輸出信號可作為下一級計數器的時鐘信號.在清零輸入端(R)加高電平或正脈沖時,只有輸出端Q0為高電平,其余各輸出端都為低電平"0".
