正文摘要:LM35輸出10mV每℃，設計一個4~20mA電流，檢測溫度范圍0~100℃。100℃時，輸出電壓為1V，電阻為62.5歐，電流為16mA，這里還差4mA的電流。這里LM35輸出電流最大也就10mA，還差6mA電流，需要使用三極管進行補償，要找出 ... |
|

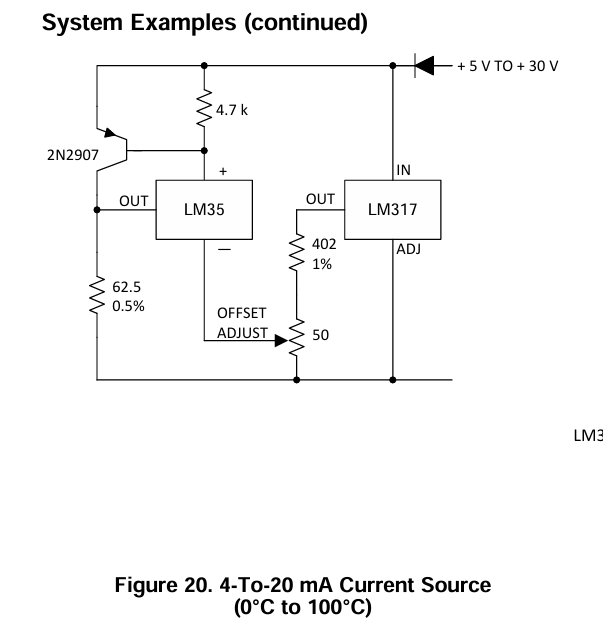

其實原理很簡單。 LM317用于調整0度對應的4mA，4~20mA對應0~100度，則0.16mA/度，溫度傳感器10mV/度，則產生電流的電阻=10/0.16=62.5歐姆，三極管用于擴流。 |
Hephaestus 發表于 2025-11-21 21:47 電路已經修改，可以適合寬電壓環境。原來的電路只適應5V特定電壓局限于霍爾傳感器取樣電流情況 |
|
一種轉換電路，樓主看有沒有用。 |
老愚童63 發表于 2025-11-21 19:19 樓主要的是4~20mA電流環 |
|
本帖最后由 老愚童63 于 2025-11-22 09:57 編輯 LM35的電流輸出能力比較弱！要增加電流輸出能力可以增加一片運放構建電壓跟隨器或者放大器電路，一片LMV321或者LMV358就可以解決。這個可以參考一下，如果不固定輸出5V電壓，運放改為LM358，考慮到靜態電流影響，RS可以換成應該由358的另外一個運放構建一個恒流源電路代替.HT7550-2可以承載45V輸入電壓而且靜態功耗僅僅只有5UA。將輸入電壓穩定在5V提供運放和35工作電壓。在穩定的電壓下運放和35的靜態電流也基本恒定。調RS值將靜態電流設定在4ma |
| 317本身就有5mA靜態電流，傳感器電流放大電路極其不穩定不能用。 |
