https://blog.csdn.net/xiaodududao/article/details/155071638  華大HC32F460踩坑定時器A 輸出pwm
這個還有一個坑 希望對遇到同樣問題有點小幫助

1. #include "timera_pwm.h"

2. extern uint32_t test_var;

3. /**

4. * @brief  TimerA configuration.

5. * @param  None

6. * @retval None

7. */

8. static void TmrAConfig(void)

9. {

10.     stc_tmra_init_t stcTmraInit;

11.     stc_tmra_pwm_init_t stcPwmInit;

12.

13.     /* 1. Enable TimerA peripheral clock. */

14.     FCG_Fcg2PeriphClockCmd(TMRA_PERIPH_CLK, ENABLE);

15.

16.     /* 2. Set a default initialization value for stcTmraInit. */

17.     (void)TMRA_StructInit(&stcTmraInit);

18.

19.     /* 3. Modifies the initialization values depends on the application. */

20.     stcTmraInit.sw_count.u8CountMode = TMRA_MD_SAWTOOTH; // 鋸齒波

21.     stcTmraInit.sw_count.u8CountDir = TMRA_DIR_UP; // 向上計數模式

22.     stcTmraInit.u32PeriodValue = (500UL-1UL);

23.     (void)TMRA_Init(TMRA_UNIT, &stcTmraInit);

24.

25.     (void)TMRA_PWM_StructInit(&stcPwmInit);

26.     stcPwmInit.u32CompareValue = 1UL; // 占空比50%

27.     GPIO_SetFunc(TMRA_PWM_PORT, TMRA_PWM_PIN, TMRA_PWM_PIN_FUNC);

28.     (void)TMRA_PWM_Init(TMRA_UNIT, TMRA_PWM_CH, &stcPwmInit);

29.     TMRA_PWM_OutputCmd(TMRA_UNIT, TMRA_PWM_CH, ENABLE);

30. }

31. void TimeraPwmInit(void)

32. {

33.     TmrAConfig();

34.     TMRA_Start(TMRA_UNIT);

35. }

36. void TimeraPwmStart(void)

37. {

38.     TMRA_Start(TMRA_UNIT);

39. }

40. /**

41. * Stop PWM output:

42. *   TMRA_Stop(TMRA_UNIT);

43. *   or

44. *   TMRA_PWM_OutputCmd(TMRA_UNIT, TMRA_PWM_x_CH, DISABLE);

45. */

46. void TimeraPwmStop(void)

47. {

48.     TMRA_Stop(TMRA_UNIT);

49. }

50. int32_t TimeraPwmSetDuty(uint8_t u8Duty)

51. {

52.     uint32_t u32CompareValue;

53.     // 限制占空比范圍（0~100）

54.     if (u8Duty > 100)

55.     {

56.         return LL_ERR_INVD_PARAM;

57.     }

58.     // 將0-100的占空比映射到0-(TMRA_PERIOD_VAL-1)的比較值范圍

59.     u32CompareValue = ((499 - 1) * u8Duty) / 100;

60.     TMRA_SetCompareValue(TMRA_UNIT, TMRA_PWM_CH, u32CompareValue);

61.

62.     return LL_OK;

63. }

64.

65. /****************************************************END OF FILE****************************************************/


復制代碼

1. /*

2. * Author: ClingYang

3. * Date: 2025-11-11

4. * Version: 1.0

5. */

6. #ifndef __TIMERA_PWM_H__

7. #define __TIMERA_PWM_H__

8.

9. #ifdef __cplusplus

10. extern "C" {

11. #endif

12. #include "main.h"

13. #define TMRA_UNIT         (CM_TMRA_6)

14. #define TMRA_PERIPH_CLK   (FCG2_PERIPH_TMRA_6)

15. #define TMRA_PWM_CH       (TMRA_CH4)

16.

17. #define TMRA_PWM_PORT     (GPIO_PORT_A)

18. #define TMRA_PWM_PIN      (GPIO_PIN_15)

19. #define TMRA_PWM_PIN_FUNC (GPIO_FUNC_5)

20.

21. #define TMRA_MD           (TMRA_MD_SAWTOOTH)

22. #define TMRA_DIR          (TMRA_DIR_UP)

23. #define TMRA_PERIOD_VAL   (500U - 1U) // 200kHz @ 100MHz PCLK1

24. #define TMRA_PWM_CMP_VAL  (149U) // 30%占空比

25.

26. void TimeraPwmInit(void);

27. void TimeraPwmStart(void);

28. void TimeraPwmStop(void);

29. int32_t TimeraPwmSetDuty(uint8_t u8Duty);

30. #ifdef __cplusplus

31. }

32. #endif

33.

34. #endif /*__TIMERA_PWM_H__*/


復制代碼

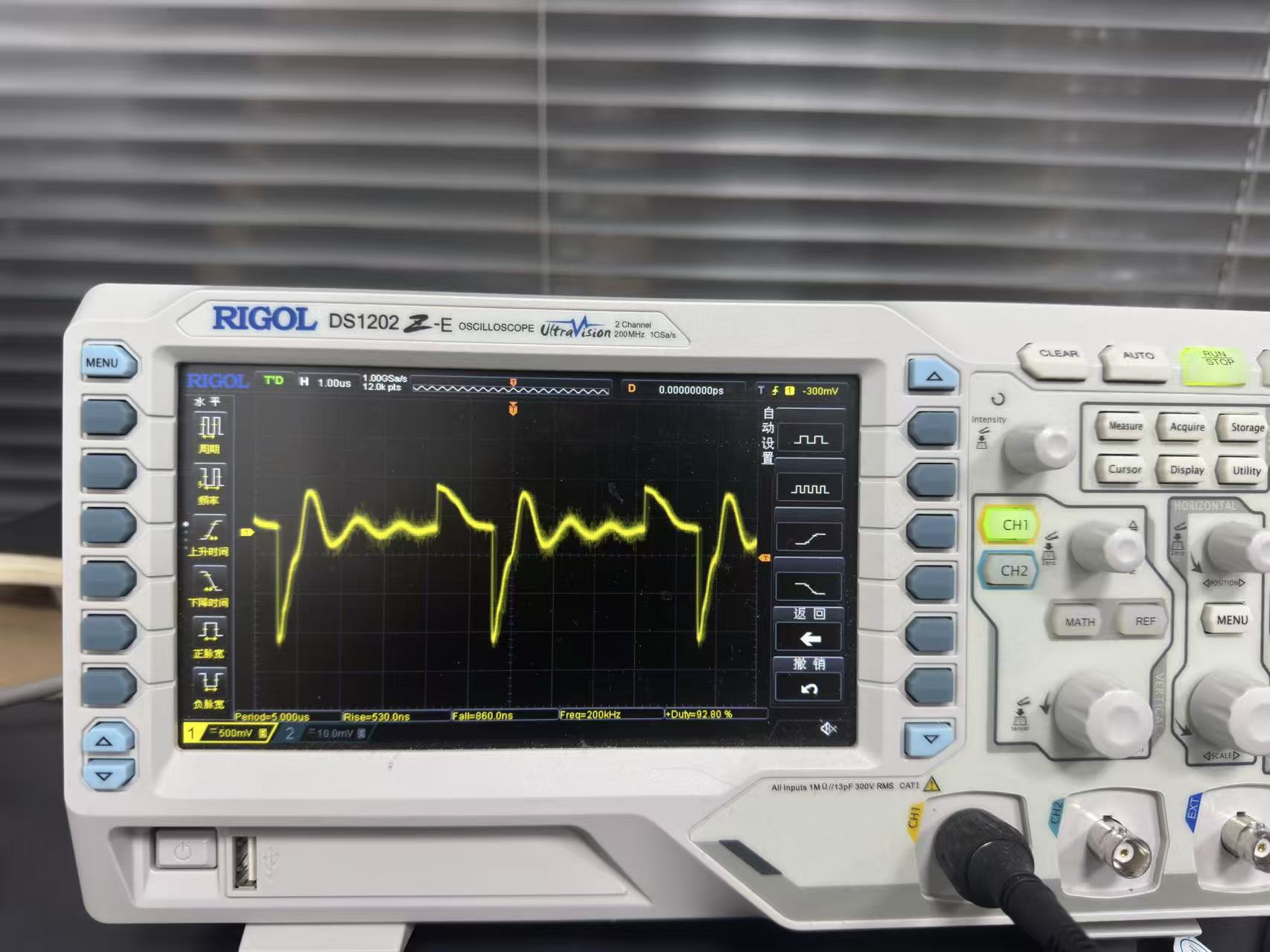

可以了
stcTmraInit.sw_count.u8CountDir = TMRA_DIR_UP; // 向上計數模式
