發布時間: 2025-10-18 20:26

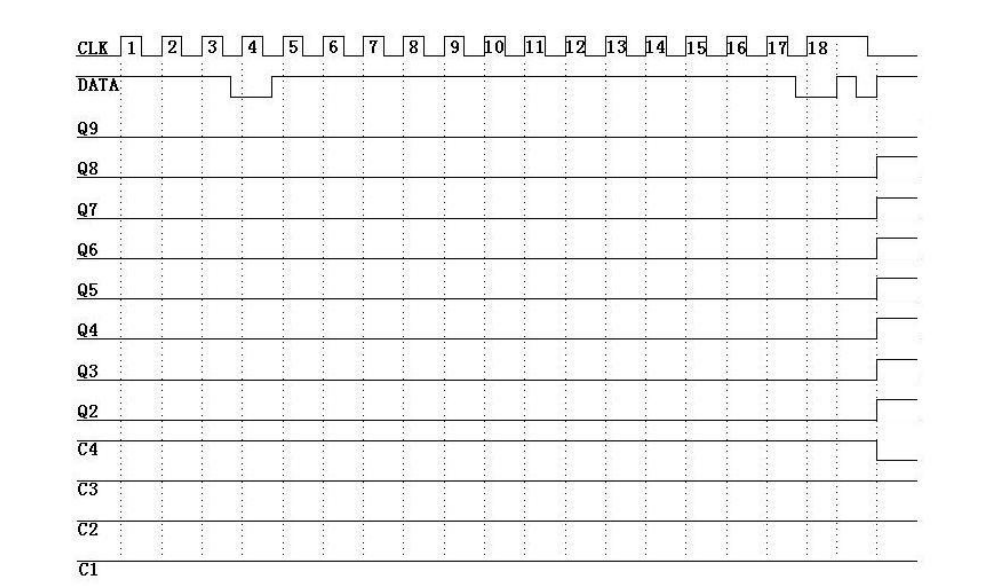

正文摘要:手上有一臺報廢機頂盒，拆下顯示及控制電路板，研究其電路原理。顯示部分是三位共陰數碼管，由CT1642驅動。經查閱CT1642數據手冊，其內部集成18Bit移位寄存器、恒流驅動，采用CMOS工藝制作，可滿足5V和3 ... |
純顯示幾個數碼管，就還湊合。如果要加幾個按鍵，性價比就不如vk1650這ic無敵了   |
|
推薦ic要說一下大致價格，，，tb價大約0.24元零售。。。湊合吧 |
joyb 發表于 2025-10-20 09:42 應你的要求，做了一個實例，僅供參考。 http://m.izizhuan.cn/bbs/dpj-241394-1.html |
|
請大師寫一個74HC164解析按鍵碼程序，學習學習 或給個鏈接 |
imxuheng 發表于 2025-10-19 14:43 板上還有兩線未用到，一是紅外接收頭、二是按鍵接收key端。板上有6個按鍵，并非AD識別，而是6個按鍵分別接到數碼管的A-F端，在數碼管消隱間隙，快速輪流輸出按鍵碼，若單片機key端接收到信號，即通過程序解析按鍵碼，識別是哪個按鍵被按下。這種按鍵識別在HC164的電路中經常用到。 |
| 不錯不錯，又降服了一款芯片。話說板子上還有幾個按鍵和紅外頭，就六條線，難道用的ad按鍵 |
